LMD-43はLN強度変調器と広帯域RF変調器ドライバから構成された43 Gb/sのドライバ付き光変調器です。自動バイアス制御ボードを内蔵していますので長期間安定動作します。フロントパネルやLabviewソフトウエアで４種類のバイアスモードの選択やRFゲイン調節が可能です。お手持ちのファイバレーザや固定波長のDFBレーザなど、偏光であれば幅広い光源の変調が可能です。OC-192, STM-64, 10Gイーサーネットなどの規格に適合していますので簡単に光リンクの構成に直ぐ利用できます。EDFAをオプションで利用すれば高出力化も可能です。

■ 特徴

・40 GHz光変調器
・変調器ドライバ付き
・自動バイアス制御内蔵
・C, L & C+Lバンドレーザ入力可能
・波長可変レーザ入力可能
・可変変調器電圧調節

■ 用途

・衛星通信
・RE/IF信号分配
・RoF伝送
・C+Lバンド光変調
・OC-192, STM-64, 10Gイーサーネット

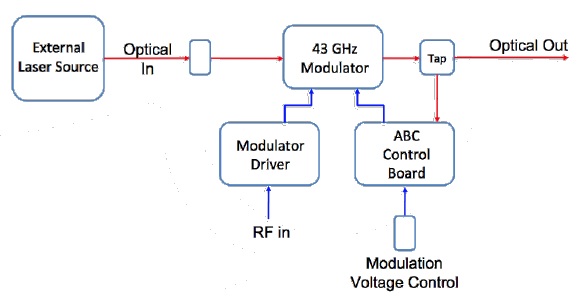

■ 機能ブロック図

   型番 LMD-43
　一般仕様
　動作波長
 1530 nm – 1600 nm（C+Lオプション）
　レーザ光源
 外部入力, PM
　光入力レベル
 +20 dBm max.
　Vpp 変調調節
 4.5 – 7.5 V
　RF 反射損失
 > 15 dB @ 10 GHz, >12 dB @ 15 GHz
　インピーダンス
 50 Ω
　デジタル帯域幅
 50 Mb/s – 43 Gb/s
　入力RF電圧
 >0.5 Vpp
　光出力レベル
 >6 dBm @ +13 dBm光入力
　変調器仕様
　変調器帯域幅
 40 GHz typ.
　変調器バイアスモード
 自動バイアス制御
　消光比
 >13 dB @ 10 Gb/s, >23 dB @ 500 Mb/s
　変調器電圧範囲
 7.0 Vpp @ 40 Gb/s
　ドライバ仕様
　変調ドライバタイプ
 高ゲイン, シングルエンド, 40GHz
 　立上がり/立下り時間
 18 ps max.
 　光リターンロス
 50 dB min.
　メカニカル仕様
　動作温度
 0 ~ +40 ℃
　保管温度
 -10 ~ +70 ℃
　電源
 80 V – 240 V AC, 48- 70 Hz, 1 A
　光コネクタ
(→光コネクタとは)
 FC/APC （入出力）
　ファイバタイプ
 PANDA 入力/SMF-28 出力
　RF入力コネクタ
 SMA コネクタ,雌型, 50Ω
　制御
 変調電圧
　アラーム
 LED:オプション（光入力検出）
　サイズ
 1U Rack: 19” x 16” x 1.75”
　メーカ
 Optilab
