6モード分割多重/分離器：KS-MDDM-6は、モード分割多重(Mode- Division Multiplexing, MDM)伝送実験用途に開発されました。C バンドで最適動作するように設計されています。

■特徴

・オールファイバオプティック構成
・低損失のモードMux/DeMux
・光通信帯に最適化
・コネクタの有無に拘わらず利用可

■応用

・モード分割多重通信実験
・高次モードの励起

 ks-photonics-mddm-6

ks-photonics-mddm-6_3

■仕様 モード分割多重通信とは？
　型番 KS-MDDM-6
　波長範囲 1515 – 1590 nm
　最適バンド 1530 -1565 nm (C バンド）
　サイズ 50 (H) x 220 (W) x 250 (D)
　マニュアル クリック
　メーカ KS photonics Inc.

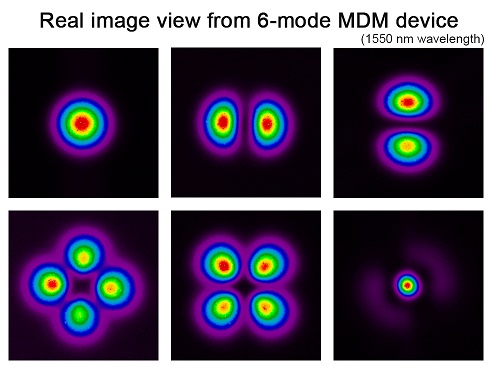

■ 試験データ

C バンドにおけるモード分割多重/分離性能
　モード LP01 LP11a LP11b LP21a LP21b LP02
　結合効率 (%) 84 86 82 82 70 81
　消光比 (dB) 16 21 20 16 18 16
C バンド-CWレーザ光源を使った室温（25℃）での実験データです。
