Dimension社のマルチファイバ挿入損失/リターンロス測定器は、高安定レーザ光源と高精度光パワーメータを使用しており、巻き付け終端処理不要のリターンロス測定と高速挿入損失測定が短時間で行えます。 単一波長での測定時間は0.5秒未満、リターンロスの最小検出値は-75dBです。 測定波長は、シングルモード：1310nm、1490nm、1550nm、1625nmとマルチモード：850nm、1300nmの合計6波長です。 最適化した積分球により、高密度の多心MTP / MPOコネクタや二連LCコネクタの損失を測定できます。 高速で正確な測定ができますので、生産効率や品質管理の改善のための理想的なツールとしてお勧めいたします。
■ 特徴
・基本からモジュール設計まで、各種応用、拡張性
・終端処理なしで1秒未満の2波長測定
・-75dBのリターンロス最小検出値（シングルモード）
・最小測定ファイバ長0.7m
・光パワーメータの最小検出パワー-70dBm（積分球不使用）
・豊富な交換可能で信頼性の高い検出器アダプタ
・測定データとレポートの自動保存
■ 用途
・ファイバパッチコード、コネクタ特性の測定
・光パッシブデバイス特性の測定
■ 仕様
| Basic product model | RLM1412A-1FA-24 | RLM5456A-1FP-24 | RLM-L-1412A-1FA-24 | RLM-L-5456A-1FP-24 | |
| Product series | Professional | Professional | Lite | Lite | |
| Light source | Fiber type | SM 9/125 | MM 50/125 | SM 9/125 | MM 50/125 |
| Wavelength | 1310/1550 nm | 850/1300 nm | 1310/1550 nm | 850/1300 nm | |
| Source type | Laser | LED/Laser | Laser | LED/Laser | |
| Encircled flux standard | NA | IEC-61280-4-1 | NA | IEC-61280-4-1 | |
| Insertion Loss | IL Stability* | ±0.01dB(<0.5H) ±0.02dB(<8H) |
±0.02dB(<0.5H) ±0.03dB(<8H) |
||
| IL Repeatability* | ±0.02 dB | ±0.02 dB | |||
| IL Accuracy* | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB |
0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB |
0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB |
0~1dB:±0.02dB 1~10dB:±0.1dB |
|
| Return Loss | RL range* | -30～-80dB | -15～-60dB | -30～-72dB | -15～-55dB |
| RL accuracy* | -30～-70dB:±1.0dB -70～-75dB :±2.0dB |
-15～-50dB:±1.0dB -50～-55dB:±2.0dB |
-30～-65dB:±1.0dB -65～-70dB:±2.0dB |
-15～-50dB:±1.0dB -50～-55dB:±2.0dB |
|
| Others | Fiber length (Min) | DUT RL(Both ends)>50dB:0.6m DUT RL(Both ends)<50dB:1.5m |
|||
| Testing Time(s) | <18s(Fast mode:SM MPO12<10S;MM MPO12<12S) | ||||
| Display resolution | 0.01dB | ||||
| Mainframe | Input power | AC90～260V/50Hz | |||
| Warming up time | 20 minutes (if the storage temperature is different from the service temperature, the preheating time is 60 minutes |
||||
| Recalibration period | 10℃～40℃ | ||||
| Storage temperature | -40℃～70℃ | ||||
| Size | ALPHA platform：359mm×274mm×115mm OMEGA platform：462mm*374mm*171mm |
||||
| * Related parameters Default test conditions: equipment heat engine 30min; Ambient temperature 23+/-1℃; FC/PC single-core jumper. If multi-wire verification is used, the error variable (+/-0.03dB) due to the optical switch should be added to the parameter. | |||||
■ ディテクタアダプタの選択指針
| No. | PN | アダプタ名 | 用途 | 写真 |
| 1 | 204810002 | OPM FCアダプタ | FCコネクタ用 |  |
| 2 | 204810003 | OPM SCアダプタ | SCコネクタ用 |  |
| 3 | 204810004 | OPM LCアダプタ | LCコネクタ用 |  |
| 4 | 204810007 | OPM 2.5フェルールアダプタ | FC/SC/SCコネクタ＆25mmフェルール用 |  |
| 5 | 204810006 | OPM 1.25フェルールアダプタ | LC/2連LC/SNコネクタ＆1.25mmフェルール用 |  |
| 6 | 204810014 | OPM 積分球 | MPO/2連LCアダプタと使用（高NA) |  |
| 7 | 204810015 | OPM MPOアダプタ | MPO12/MPO16 |  |
| 8 | 204810016 | OPM 2連LCアダプタ | LC/2連LCコネクタ |  |
| 9 | 204810017 | OPM ベアファイバアダプタ | ベアファイバ |  |
■ 特徴の詳細説明
<1> 基本からモジュールまで設計、高い拡張性
Dimension社の基本光学システムは、IRL測定モジュールなどの多くの測定モジュールに適用できます。 ホットスワップ可能で、プログラム可能で、拡張性があり、保守と管理が簡単ですのでトータルコストを低く抑えることができます。
また、ネットワーク、USB、タッチスクリーン、プッシュボタンなど、リモートコントロールに適した機能を備えています。そのため、光スイッチ、安定化光源、POAテスター、BERテスター、高速光パワーメータなどのさまざまな製品へ適用できます。

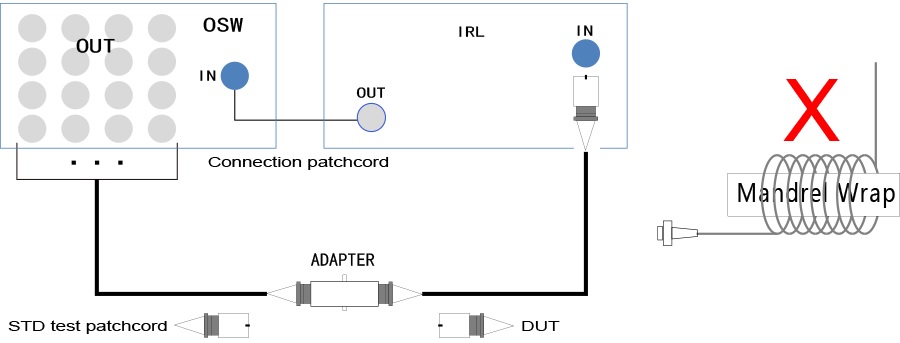

<2> 端末処理不要のリターンロス測定、12秒以下の2波長測定 (MPO12)
OTDRの原理に基づいて、巻き付け終端処理なしでリターンロス測定ができます。 また、挿入損失とリターンロスを同時に測定できます。 高速サンプリング回路と最適アルゴリズムにより、2波長測定が12秒以下(MPO12)でできます。
<3> 最小検出パワー -75 dBm、最小ファイバ長0.7 mのリターンロス測定
自社開発の高感度検出回路と最適化されたソフトウェアにより、高性能シングルモードパッチコード（SM / APC）に必要な-75dB（シングルモード）のリターンロス検出を実現しています。
<4> 豊富な交換可能、高信頼検出器アダプタ
お客様のニーズにお応えするために、Dimension社では交換可能で信頼性が高く、柔軟に使へて便利な一連の検出器アダプタを開発しました。 MPO /2連LCアダプタに適合する最適化された積分球を使えば、1測定中にプラグの付け替えを繰り返す必要はありません。
<5> ソフトウェアUIは簡潔、明瞭、簡単、便利
何年にもわたるお客様のフィードバックに基づいて最適化されたソフトウェアUIは、簡潔、明瞭、簡単、便利です。 ユーザーは、測定レポートのカスタマイズ、データの自動保存、データをサーバーにアップロードしたりできます。
