28 GHzリニア InGaAs PIN フォトディテクタ：PD-28は、直線性に優れた28 GHz帯域幅のInGaAs PINフォトディテクタで、アナログ信号およびディジタル信号の検出に利用可能です。使用波長は1260nm ~ 1610 nmで、28 GHzアナログRF over Fiberシステムや30 Gb/sに達するRZ/NRZ信号伝送に利用可能です。

■　特徴

・60kHz ~ 28GHzの帯域幅
（ACカップリング出力時）
・DC ~ 28GHzの帯域幅
（DCカップリング出力時）
・入力に対する高い直線性
・動作温度 -20 ~ +50 ℃
・レンズ状PDを用いた高い集光性
・動作波長範囲1260 ~ 1610nm

■ 用途

・ 28 GHz RF over Fiberシステム
・ 30 Gb/sに達するRZ/NRZ信号受信
・ 光アンプを含む光リンク
・ コヒーレント光システム
・ 試験装置のためのフロントエンドO/E変換

 PD-23外観
■ 機能ブロック図
PD-23

*内蔵DCブロックはACカップリングのオプション
■ 仕様　   フォトディテクタとは
　型番 PD-28
　一般仕様
　動作波長
 1260 nm – 1610 nm
　S21 3dB帯域幅
 25 GHz min., 28 GHz typ.
　S22特性
 < -10 dB @ 12 GHz
　低域カットオフ周波数
 ACカップリング版：60 kHz, DCカップリング版：DC
　応答性 @ 1550 nm
 0.8 A/W min., 0.83 A/W typ.
　暗電流@25℃, 5V
 10 nA typ., 100 nA max.
　光リターンロス
 -30 dB typ.
　PDL@1550nm
 0.1 dB max.
　逆バイアス電圧
 4 V typ.
　インピーダンス
 50 Ω
　出力カップリング
 AC結合、DC結合
　機械的仕様
　動作温度
 -20 ℃ ~ +50 ℃
　保管温度
 -65℃ ~ +75 ℃
　動作湿度
 85 %
　パッケージタイプ
 SMAメスRFコネクタ付 2-pin モジュール
　ハウジングサイズ
 27 mm x 18 mm x 12 mm
　ファイバコネクタ
(→光コネクタとは)
 FC/APC（デフォルト）、他の種類あり
　光ファイバ
 SMF（ITU-T G.652.D）（0.9 mmφチューブ）
　最大定格
　PIN 逆バイアス電圧
 +7 V max.
　順方向電流
 18 mA
　光入力パワー
 平均値：10 mW、ピーク値：20 mW
　はんだ融点（10秒間）
 250 ℃
　メーカ
 Optilab
■ 注文方法

PD-28-X-YY

X A：ハウジングなし（デフォルト）
C：従来ハウジングタイプ
YY DC：DCカップリング出力
AC：ACカップリング出力

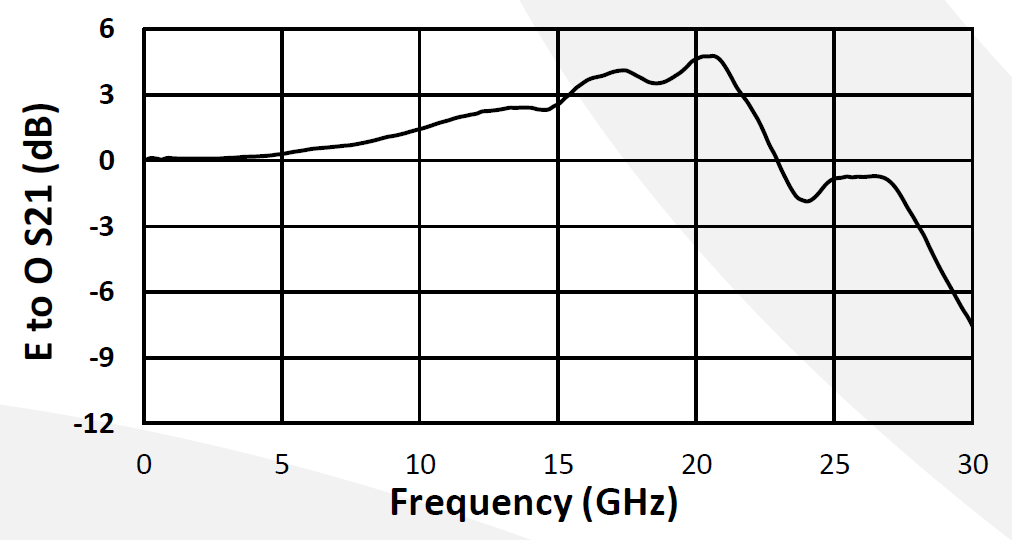

■ S21（O/E応答特性）

■ 寸法図



PD-23-A外観

PD-28-A（ハウジングなし）

PD-23-C外観

PD-28-C（従来ハウジングタイプ）
