ピコ秒プログラマブルレーザ：PPL-1550-PMは電気入力パルスで波長1550nmのピコ秒光パルスを発生させるプログラマブルレーザで、MOPA(Master Oscillator Power Amplifiers)のシード光として利用できます。本レーザはお客様でご用意されたパルスジェネレータを使用して100 ps以下、100 MHzまでの光パルスを発生させることができます。PPL-1550-PMは、外部共振器型の極めて安定な狭線幅LDのCW光をMach-Zehnder干渉型光変調器で変調しています。自動バイアス制御ボードで光変調器のバイアスポイントを制御し、ジッターフリーのピコ秒パルスを発生させます。
■ 用途・ピコ秒光パルスの発生 |

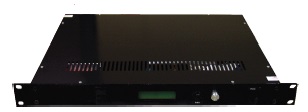

 PPL-1550-PM |

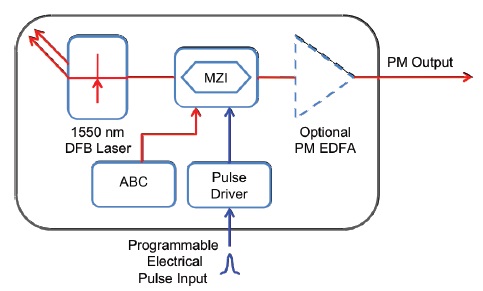

■ 機能ブロック図
■ 仕様 |
半導体レーザとは| 型番 | PPL-1550-PM |
| 光仕様 | |
| 中心波長 | 1540 nm – 1563 nmの範囲で選択できます。 1563 nm – 1580 nmの範囲の特注も可能です。 |
| 波長チューニング範囲 | max. ±1.5nm |
| 最小パルス幅 | < 100 ps |
| 変調立上がり/立下り時間 | < 35 ps |
| ソースレーザ線幅 | 3 MHz, 1MHzも可能です |
| 繰り返し周波数 | 100 KHz – 100 MHz :プログラム可能（入力電気パルスに依存） |
| パルスエネルギー | 2 μJ @ 500 kHz (EDFA付) |
| パルスコントラスト | -30 dB |
| ピークパワー（EDFAなし） | 20 mW |
| ピークパワー（EDFA付） | max. 2 kW |
| RF校正ジッタ | 10 rms max. |
| パルス振幅変化 | 1 % rms max. |
| 偏光消光比 | 20 dB typ. |
| 振幅安定性（短期） | < 1% |
| 偏光デザイン | 単一直線偏光、スロー軸透過 |
| 平行ビーム品質 | m2 < 1.5 |
| 電気入力仕様 | |
| 変調帯域幅 | max. 20 GHz |
| 変調器タイプ | MZI: Mach-Zehnder干渉型 （高ER比 40 dB） |
| 入力レベル | > 0.5 Vp-p |
| 繰り返し周波数 | 100 KHz – 100 MHz :プログラム可能（入力電気パルスに依存） |
| 最小パルス幅 | < 75 ps |
| 電気入力周波数 | 50 KHz – 12 GHz |
| 電気コネクタ | SMA |
| コリメータ仕様（オプション） | |
| 平行ビーム品質 | m2 < 1.5 |
| 公称ビーム径 | ~1.2 mm |
| 平均光出力 | 15 W max. |
| nsパルスピークパワー | 15 kW max. |
| ファイバタイプ | PLMA-GDF-25/300 |
| 機械的仕様 | |
| 動作温度 | 0℃ ~ +50℃ |
| 保管温度 | -40℃ ~ 70℃ |
| 湿度 | 10 ~ 90 % |
| 電源 | 110 V AC & 220 V AC, 50 or 60 Hz |
| ディスプレイ | 温度、 電流、 電圧 |
| 制御/モニタリング | レーザスイッチ用LDCディスプレイ、 フロントパネルのEDFA出力 |
| 通信インターフェース | RS-232 イーサネット付（オプション） |
| サイズ | 1Uラック：19″(W) x 14″(D) x 1.75″(H) |
| 光コネクタ (→光コネクタとは) |
SMF-28 FC/APC, or オプション |
| 光ファイバ | PANDAファイバ PM |
| 電気コネクタ | SMA 雌型 |
| メーカ | Optilab |

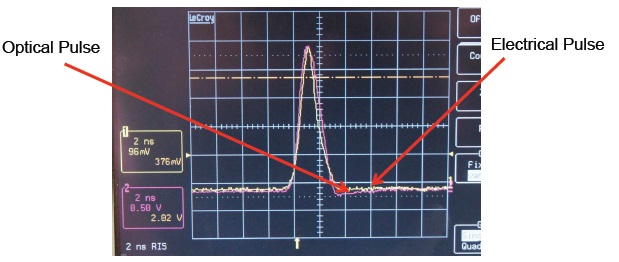

■ 電気パルスと光パルスの比較
PPL-1064-PMは入力電気パルスと殆ど同一形状の光パルスを発生します。
