ラッチ型偏光状態発生器 PSG-100は、直線偏光をポアンカレ球上の6つの偏光状態のいずれかに変換するデバイスです。これらの状態は各々Linear 0°、Linear 90°、Linear ±45°、右旋円偏光（RHC）、左旋円偏光（LHC）で、ポアンカレ球の赤道上の直交する4点および北極点・南極点に対応します。 このモジュールにはマイクロコントローラと電気ドライバが搭載されており、40マイクロ秒で出力偏光状態を切り替えることが可能です。外部TTLデジタルの立上りエッジまたは立下りエッジ、あるいはUSBまたはUARTを介した遠隔制御コマンドによってトリガーされ、 一度偏光状態が切り替わると、その偏光状態を維持するための電力は不要です。 使用上の注意点として、PSG-100の出力偏光状態は波長と温度の影響を受けるため、これらによる誤差を避けるためには適切な補正が必要です。この補正のため、PSG-100は校正データを内部のテーブルに保存します。ユーザはUSBまたはRS232でこれらの校正データにアクセスできます。
■特徴・偏光状態をデジタルで切替可能 ■用途・偏光OTDR
|
 |
■仕様（暫定）
| 波長 1 | 1480 ~ 1620nm | 1260 ~ 1340nm |
| 挿入損失 2 (typ) | 1.0 dB | 1.2 dB |
| 損失の波長依存性 (偏光状態一定) | <0.3 dB (Cバンド) | < 0.3 dB |
| 損失の偏光状態依存性 (波長一定) | 0.1 dB | |
| 反射減衰量 | >55 dB | |
| 偏光状態の再現性 | ±0.1° （ポアンカレ球上） | |
| 回転角の波長依存性 | -0.068° /nm | |
| 回転角の温度依存性 | -0.1° / ℃ | |
| 偏光状態間のポアンカレ球上の角度 | 90 ± 10° | |
| 制御ビット数 | 6 or 4 | |
| 偏光状態のスイッチング速度 | < 100 ms, (30 msは可能) | |
| 入力光パワー | < 300 mW | |
| 動作温度 | 0 ~ 50 ℃ | |
| 保管温度 | -40 ~ 80 ℃ | |
| 電気インターフェース | 6-bit TTL、USB、UART | |
| 電源 | 12 VDC /1A | |
| サイズ (暫定) | 74.6 mm x 49 mm x 12 mm | |
注記：
1 中心波長。1550 nm版の場合、1500～1580 nmで校正。1310 nm版の場合、1260～1350 nmで校正。
2 コネクタなしで評価した値

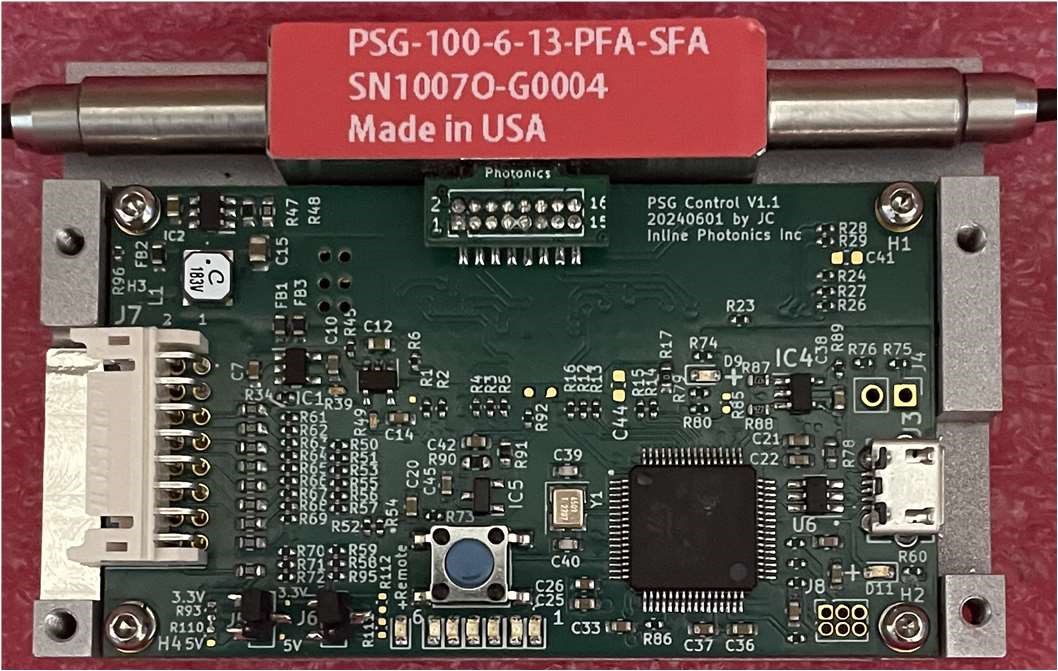

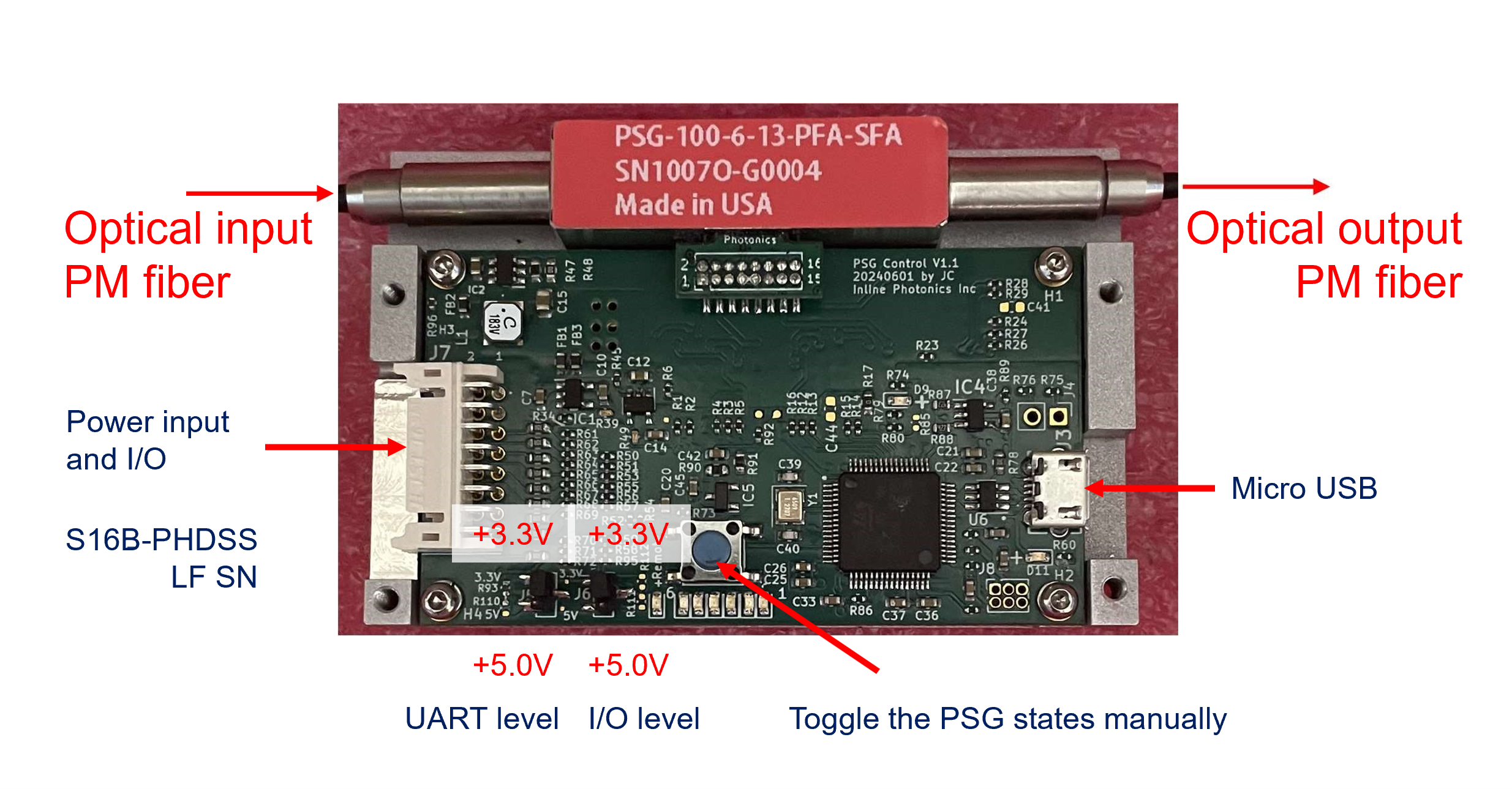

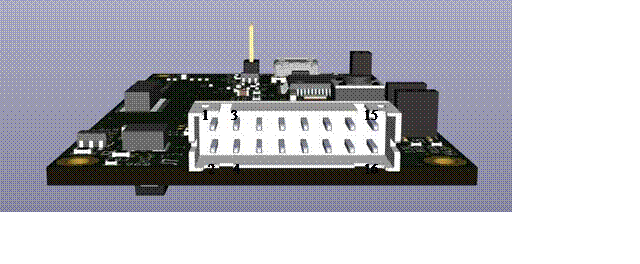

■入出力、ピン配置
| Pin # | Description | Pin # | Description |
| 1 | +12VDC | 2 | GND |
| 3 | +12VDC | 4 | GND |
| 5 | Bit1 | 6 | Bit2 |
| 7 | Bit3 | 8 | Bit4 |
| 9 | Bit5 | 10 | Bit6 |
| 11 | Trigger Input | 12 | Trigger Output |
| 13 | Reset | 14 | GND |
| 15 | UART TX | 16 | UART RX (To PSG) |

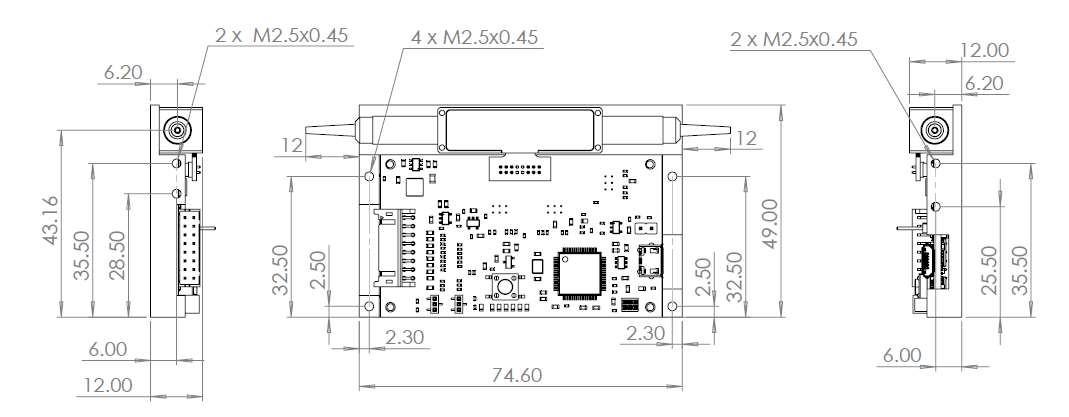

■外観図面
■注文方法
PSG-100-①-②-③-④
| ① | 制御ビット | 4: 4-bit 6: 6-bit |
| ② | 波長 | 13: 1310 nm 15: 1550 nm |
| ③ | 入力コネクタ | FP: FC/PC（シングルモード） FA: FC/APC（シングルモード） |
| ④ | 出力コネクタ | FP: FC/PC（シングルモード） FA: FC/APC（シングルモード） |
Rev. 1.0 (2025.3.15）
