可変光アッテネータは光ファイバ内の光信号強度を減衰、調節する部品です。本光アッテネータは手動で減衰量を可変制御できます。動作波長帯は1310nm、1550nm、1310/1550nm、1064nmです。
■特徴・高精度 ■用途・光通信試験 |
■ 仕様
パラメータ | 単位 | 1310nm | 1550nm | 1310/1550nm | 1064nm |
動作波長 | nm | 1310 ± 40 | 1550± 40 | 1310 ± 40 | 1064 ± 20 |
1550 ± 40 | |||||
減衰範囲 | dB | 0.6 ~ 60 | 0.8 ~ 60 | 0.6 ~ 60 | |
挿入損失 | dB | ≦0.6 | ≦0.8 | ≦0.6 | |
リターンロス | dB | ≧50 | |||
ファイバタイプ | SMF-28e | HI1060 | |||
調整制度 | dB | 0.02 | |||
偏波依存損失(PDL) | dB | ≦0.15 | |||
動作温度 | ℃ | 0 ~ +70 | |||
保管温度 | ℃ | -45 ~ +85 | |||
サイズ | mm | 26 x 16 x 8 | |||
メーカ | Opneti communications |

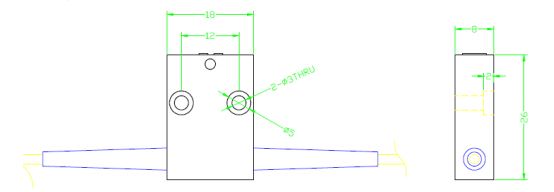

図
■ オーダーインフォメーション
MVOA | 波長 | 調整ノブ | ピッグテイル | ファイバタイプ | ファイバ長 | コネクタ |
1064 | 1= Hand adjustment | 900=900um loose tube | 1=SMF-28e | 1= 1m | NE=None | |
1310 | 2= Screw adjustment | 2000=2mm loose tube | 4=HI1060 | FA=FC/APC | ||
1550 | 3000=3mm loose tube | FC=FC/UPC | ||||
1310/1550 | SA=SC/APC | |||||
SC=SC/UPC | ||||||
LC=LC/UPC | ||||||
LA=LC/APC | ||||||
MU=MU/UPC | ||||||
XX=Other |
