帯域幅可変チューナブルフィルタ: WLTF-BA-シリーズは、空間光フーリエ変換と回折格子をベースに作られています。独自の光学設計により、入射光から必要なスペクトル成分を空間的に抽出して、従来にない低挿入損失、低PDLでフラットトップ形状のスペクトルを形成します。透過帯の中心波長と帯域幅を独立に可変できます。精密なチューニング機構により、高い波長分解能、優れた波長再現性でチューニングできます。手動式では、X-, O-, S-, C-, L-バンドの製品をご利用いただけます。帯域幅と中心波長のチューニングはそれぞれ精密マイクロメータで行います。電気式は、現在、OEMバージョンのみのお取り扱いとなります

■特徴

・ 中心波長と帯域幅の両方可変
・ 可動光部品なし
・ 従来にない低挿入損失と低PDL
・ シャープなフィルタエッジロールオフスロープ
・ フラットトップ
・ 最大120nmのチューニング範囲
・ 高いアウトバンド抑圧
・ 高い入力光パワー

■ 用途

・ ASEノイズ抑圧
・ 広帯域WDMチャネルのフィルタリング
・ 広帯域CW光源
・ パルス整形
・ 信号のフィルタリング

WLphotonics-opc-WLTF-BA-1

マニュアルバージョン WLTF-BA

■ スペクトル例

O-band 5.0nm フラットトップスペクトル

チューニング精度

*スペクトル形状の詳細はこちらをご覧ください

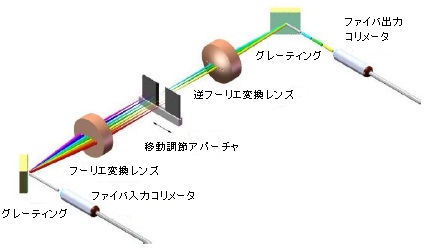

■ 動作原理とチューニング機構

WLphotonics-opc-WLTF-BA-4

■ 仕様

型番 WLTF-BA-1060 WLTF-BA-1310 WLTF-BA-1550 WLTF-BA-1600
中心波長 1060±15 nm 1310±15 nm 1550±20 nm 1600±20 nm
チューニング範囲 80 nm-BW 100 nm-BW 120 nm-BW 120 nm-BW
挿入損失 1.5 dB typ., 3.0 dB max.(コネクタなし)
FWHM帯域幅 (BW)2 BW1min. から90nm BWmin. から100nm BWmin. から120nm BWmin. から120nm
BW min.=1.40 nm (S-grade) BW min.=2.00 nm (S-grade) BW min.=2.70 nm (S-grade) BW min.=3.00 nm (S-grade)
BW min.=0.60 nm (P-grade) BW min.=0.80 nm (P-grade) BW min.=1.00 nm (P-grade) BW min.=1.20 nm (P-grade)
波長分解能 0.02 nm
波長再現性 ±0.02 nm
偏波依存損失(PDL) 0.15 dB typ./0.30 dB max.(SMファイバピグテイル、チューニング範囲)
消光比 20 dB(コネクタなしのPMピグテイルファイバ)
透過形状 フラットトップ
透過帯域平坦性 < 0.15 dB (BWmin.で測定)
フィルタエッジ ロールオフスロープ3 30 dB/nm (S-grade) 25 dB/nm (S-grade) 22 dB/nm (S-grade) 20 dB/nm (S-grade)
90 dB/nm (P-grade) 70 dB/nm (P-grade) 60 dB/nm (P-grade) 55 dB/nm (P-grade)
最大入力光パワー4 500 mW (CW)
リターンロス > 45 dB
アウトバンド抑制 >40 dB (BW<10 nm:透過ピークから平均バックグランド)
偏波モード分散(PMD) < 0.2ps (SMFピグテイルファイバ)
群遅延 < 0.1ps/nm
ピグテイルファイバ5 HI1060 SMF-28 or SMF-28e
Panda PM980 Panda PM1300 Panda PM 1550
動作温度 10 ~ 50℃
保管温度 -10 ~ 75℃
サイズ 38 mm (H) x 95 mm (W) x 110 mm (L)
重量 < 0.75 Kg
その他 RoHS 適合
注意書き  1.  BWmin.はフラットトップ最小帯域幅です
 2.  BWmin.とチューニング範囲の間の帯域幅を指定できます
 3.  -3 dBから-33 dBで測定
 4.  5.0W(CW)のハイパワーバージョンもあります
 5.   PMファイバはスロー軸にアラインされています(ファースト軸ブロック)
メーカ WL Photonics Inc.

ご注文に際して

1.S-Grade, P-Gradeをご指定ください
2.中心波長をご指定ください
3.チューニング波長範囲をご指定ください
4.ピグテイルファイバ:SMFかPMFかご指定ください
5.ピグテイル形態:250μmベアファイバ、900μmルーズチューブ、3mmケーブルをご指定ください
6.ピグテイル長:0.5mか1mmをご指定ください
7.コネクタ:FC/APC, FC/UPC, SC/APC, LC/UPC,コネクタなしの何れかご指定ください
(→光コネクタとは)

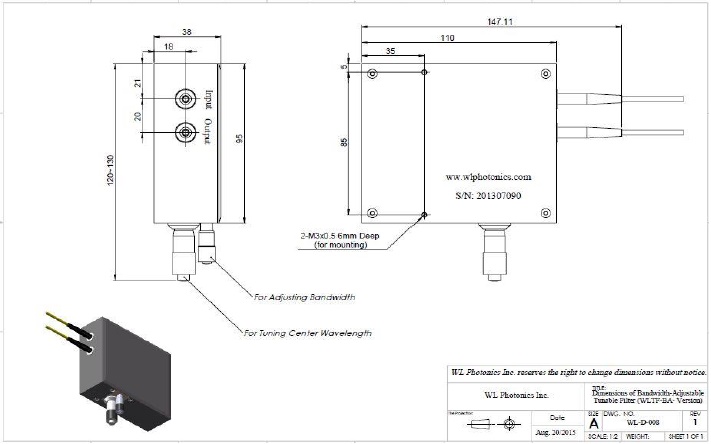

■寸法図
