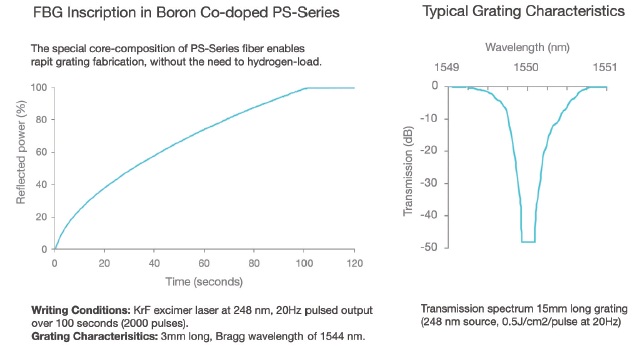

Fibercore社のボロンドープフォトセンシティブファイバ：PS-ファイバは実際にはボロン(B)とゲルマニウム(Ge)の両方をドープしてあります。B/Geを共にドープすることで比較的大きなMFDでありながら極めて高い感光性を実現しています。感光性が高いので水素ロードなしで高反射率FBGを短時間で作製できます。PS-ファイバを使えば、LD波長安定化用FBG、利得平坦化フィルタのようなFBGの大量生産ラインでの大幅な時間短縮が可能です。PS1250/1500は1310nm/1550nmの両通信波長帯で通信用ファイバとMFDがマッチしていますのでアドドロップ合波器用FBG、EDFAの利得平坦化フィルタなどに適しています。PS980は980nmポンプLDの波長安定化FBGの作製に利用できます。
■ 特徴
・極めて高い光感度
・水素ロードなしでのFBG作製
・1310nm/1550nm帯両用PS1250/1500
■ 用途
・FBG作製
・ファイバレーザ
・センサ
■ 仕様 |
 光ファイバとは？ |
| 型番 | PS750 | PS980 | PS1250/1500 | |
| 動作波長 | nm | 780 – 980 | 980 – 1310 | 1260 – 1650 |
| カットオフ波長 (→カットオフ波長とは) |
nm | 610 – 750 | 850 – 950 | 1100 – 1260 |
| NA (→NAとは) |
– | 0.12- 0.14 | ||
| MFD (→MFDとは) |
μm | 4.4 – 5.9 @ 780 nm | 5.6 – 6.8 @ 980 nm | 8.8 – 10.6 @ 1550 nm |
| 損失 | dB/km | 30 (typical) @ 780 nm | 20 (typical) @ 980 nm | 10 (typical) @ 1310 nm 120 (typical) @ 1550 nm |
| プルーフ試験 | % | 1 (100 kpsi) | ||
| PMD | ps/m | – | – | ≦0.006 (typical) @ 1310nm |
| クラッド径 | μm | 125±1 | ||
| コーティング径 | μm | 245±7 | ||
| コーティングタイプ | – | 二層アクリレート | ||
| 動作温度 | ℃ | -55 ~ +85 | ||
| メーカ | – | Fibercore Ltd. | ||
