j-BendAble-OMシリーズは、850nm伝送に最適化された50μmコアGI型マルチモードファイバで、曲げに強いいわゆるbend-insensitive ファイバです。ファイバは国際規格ISO/IEC11801のOM2, OM3, OM4に適合しており、加えて、OM2+帯域幅のファイバもラインアップしています。ファイバより曲げに強いため、場所をとらないコンパクトなケーブル敷設がで、データセンターでの増設や変更にフレキシブルに対応できます。j-BendAble OM4は、10Gb/sイーサーネットで550m、40Gb/sあるいは100Gb/sパラレル伝送では150mのリンク長を実現しています。ファイバは他ブランドのbend-insensitive標準GIファイバと互換性がありますのでLANやデータセンターでの複雑なケーブルシステムに柔軟に適用できます。

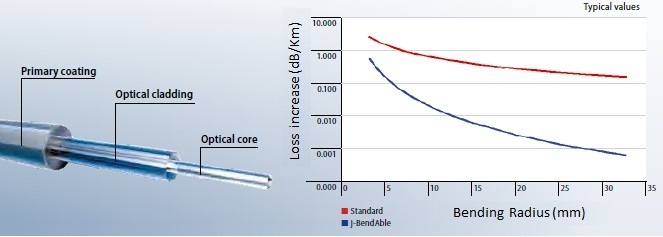

l-bendable-1



仕様
光ファイバとは
型番
j-BendAble OM4
j-BendAble OM3
j-BendAble OM2+
j-BendAble OM2
 伝送特性
850 nm
伝送距離
 @ 40/100 Gb/s
170m
140m
 @ 10Gb/s
550m
300m
150m
 @ 1Gb/s
1100m
1000m
750m
500m
モード帯域幅
(MHzxKm)
 LED-OFL @ 850nm
≧3500
≧1500
≧750
≧500
 EMB @ 850nm
≧4700
≧2000
≧1000
 幾何学的・物理的仕様
コア径 50±2.5μm
クラッド径 125±1.0μm
クラッド非円形性 ≦1.0 %
コア非円形性 ≦5 %
コア/クラッド偏心 ≦1.5μm
被覆径 242±7μm
NA
(→NAとは)
0.200±0.015
長さ 1.1 ~ 8.8 km
プルーフ試験 ≧200 kpsi (≧1.38 GPa)
被覆剥離力 ピーク値:1.0≦X≦8.9 N / 平均値:1.0≦X≦5.0 N
 光仕様
損失 @ 850nm ≦2.2 ~ ≦2.4
@ 1300nm ≦0.6 ~ 0.7

@1385nm(OH ピーク)

≦2.0

損失の
非連続性

@ 850nm ≦0.1
@ 1300nm ≦0.1
曲げ損失 100 巻き
R=37.5mm
≦0.05 dB @ 850nm
≦0.15 dB @ 1300nm
2 巻き
R=15mm
≦0.1 dB @850nm
≦0.3 dB @ 1300nm
2巻き
R=7.5mm
≦0.2 dB @ 850nm
≦0.5 dB @ 1300nm
零分散波長 1295nm ≦λ0≦1340nm
零分散傾斜 (ps/nm2・km) ≦1.105 (1295≦λ0≦1310)
≦0.000375 x (1590-λ0) (1310≦λ0≦1340)
 環境試験による損失変化
耐湿耐熱試験による損失増
30日 85℃/85% RH
≦0.10 dB
乾燥耐熱試験による損失増
30日 85℃
温度変化試験 による損失増
-60℃ ~ +85℃
水への浸漬試験による損失増
30日 23℃
メーカ Leoni
