Fibercore社通信用偏光保持ファイバは通信用標準ファイバとモード整合していますので、-32dB以上の消光比で0.1dB以下の損失で融着接続できます。また、幾何学的に高精度ですのでLiot型デポラライザ用には偏光軸に対して45°接続を正確に行えます。全てのＰＭファイバはTelcordia規格をクリアしています。

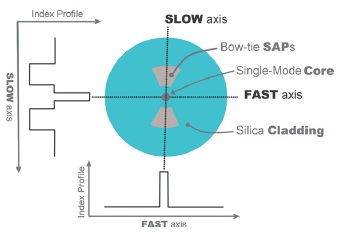

HB1250T, HB1480T, HB1500Tは実装の際により丈夫で消光比劣化のない400μm二層アクリレート被覆を利用できます。HB980TとHB1480Tは偏光の合波やポンプレーザのピグテイル用です。HB14XXT, HB1250T(9/125),HB980T(6.6/125)はラマンポンプデポラライザ、PMピグテイル向けの短ビート長ファイバです。Fibercore社のBow-Tie型PMファイバは、応力がポイントに有効にかかるので他のデザインのPMFより大きな複屈折を発生できます。
■仕様 |
 偏波保持ファイバとは |
| 型番 | HB980T | HB1250T (245) |
HB1250T (400) |
HB1480T (245) |
HB1480T (400) |
HB1500T (245) |
HB1500T (400) |
| 動作波長 (nm) | 980 – 1310 | 1300 – 1480 | 1480 – 1550 | 1520 – 1650 | |||
| カットオフ波長 (nm) (→カットオフ波長とは) |
870 – 970 | 1100 – 1290 | 1290 – 1450 | 1290 – 1520 | |||
| NA (→NAとは) |
0.13 – 0.15 | 0.11 – 0.13 | |||||
| MFD (μm) (→MFDとは) |
5.3 – 6.4 |
8.1 – 9.9 @ 1310 nm |
9.1 – 10.8 @ 1480 nm |
9.6 – 11.7 @ 1550 nm |
|||
| 損失 (dB/km) | ≦3 @980nm | ≦2 @ 1310 nm | ≦2 @ 1480 nm | ≦2 @ 1550 nm | |||
| ビート長(mm) @633nm | ≦2.0 | ||||||
| プルーフ試験 (%) | 1 or 2 (100 or 200 kpsi) | ||||||
| クラッド径 (μm) | 125±1 | ||||||
| ｺｱ/ｸﾗｯﾄﾞ偏心 (μm) | ≦0.6 | ||||||
| コーティング径 (μm) | 245±7 | 400±20 | 245±7 | 400±20 | 245±7 | 400±20 | |
| コーティングタイプ | 二層アクリレート | ||||||
| 動作温度 (℃) | -55 ~ +85 | ||||||
| メーカ | Fibercore Ltd. | ||||||
極短ビート長
| 型番 | HB980T (6.6/125) | HB1250T (9/125) | HB14XXT |
| 動作波長 (nm) | 980 – 1310 | 1260 – 1650 | 1300 – 1650 |
| カットオフ波長 (nm) | 870 – 970 | 1100 – 1250 | 1100 – 1290 |
| NA | 0.11 – 0.13 | ||
| MFD (μm) | 6.1 – 7.1 @ 980 nm | 8.1 – 9.9 @ 1310 nm | 9.5 – 11.5 @ 1465 nm |
| 損失 (dB/km) | ≦2 @ 980 nm | ≦2 @ 1310 nm | ≦2 @ 1480 nm |
| ビート長(nm) @633nm | ≦1.2 | ||
| プルーフ試験 (%) | 1 or 2 (100 or 200 kpsi) | ||
| クラッド径 (μm) | 125±1 | ||
| ｺｱ/ｸﾗｯﾄﾞ偏心 (μm) | ≦0.4 | ≦0.6 | |
| コーティング径 (μm) | 245±7 | ||
| コーティングタイプ | 二層アクリレート | ||
| 動作温度 (℃) | -55 ~ +85 | ||
| メーカ | Fibercore Ltd. | ||
