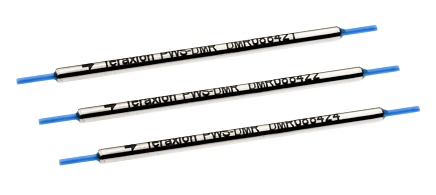

TeraXion社のPWS-DMRはFBGをベースにしたオールファイバタイプの波長分散制御デバイスで、どんな波長においても異常或いは正常分散を与えることができます。超短パルスモードロックレーザの出力カプラとして使用すると、レーザキャビティ全体の波長分散を設計することができ、レーザの動作モードや出力パルス幅を制御できます。また、PWS-DMRはそのバンドパス特性により波長安定性を改善し、超短パルスレーザの出力変化を最小化します。
■ 特徴・広い波長範囲 ■ 利点・アライメントフリー |
 |
■ 標準仕様 (在庫保有品）
| 型番 | PWS-DMR | |
| 中心波長 @ R.T.(1) (スロー軸) | 1030±3 nm | |
| 反射帯域幅 @ -3 dB FWHM(2) | 20±1 nm | 10±1 nm |
| ピーク反射率 | >12.0 % | >25.0 % |
| D2(3) | +0.20 ps/nm | +0.42 ps/nm |
| D3(3) | 0 ps/nm2 | 0 ps/nm2 |
| スペクトル形状 | ガウシアン | |
| 引用波長 | 大気 | |
| コネクタ (→光コネクタとは) |
なし | |
| ファイバ | PM 980 | |
| パッケージ | UV硬化アクリレート | |
| ピグテイル長 | ≧1 m | |
| プルーフ試験 | ≧50kpsi | |
| メーカ | TeraXion | |
(1) 室温 (20 – 23 ℃)
(2) 短波長が先に反射
(3) 群遅延関数：GD = D1+D2(λ-λ0)+D3(λ-λ0)2+D4(λ-λ0)3
■カスタマイズ可能な仕様
| パラメータ | |
| 中心波長 | 800 – 2400 nm |
| 帯域幅 | 0.015 – 100 nm |
| 分散率 | 0.01 – 2000 ps2 |
| 高次分散制御 | β2 and β3 |
| 反射率 | 最大99.0% |
| ファイバタイプ | SMF, PMF, LMA fiber |
| パッケージ | リコート and ルーズチューブ |

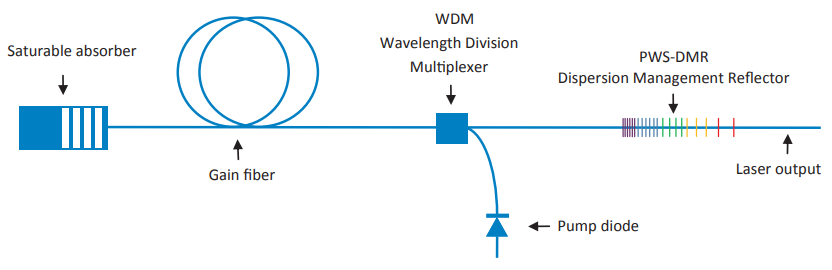

■超高速発振器ブロック図

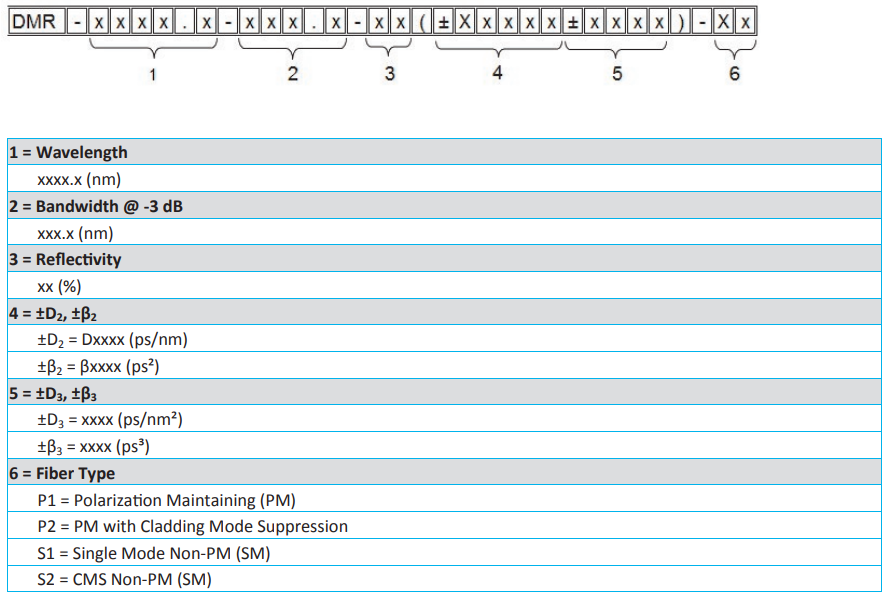

■注文方法
