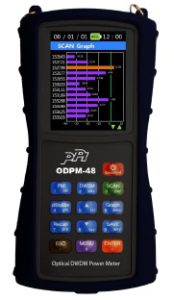

DWDM光パワーメータ:ODPM-48は、48チャネルのDWDM波長のパワーを一度に測定できます。ハンディタイプ、低消費電力の使い易い光通信フィールド試験器です。

■  特徴

・PLCデバイス
・DWDM-48チャンネルを一度に自動測定
・簡単、迅速測定
・低消費電力
・見やすいカラーグラフ表示
・300データを蓄積、読み出し
・ソフトウエアによるデータ管理
・自動電源OFF

odpm-48
仕様 DWDMとは?
 型番
ODPM-48
 チャネル帯域幅 nm 0.4
 チャネル数
Ch.
48
 チャネル周波数
THz
196.4 ~ 191.7 (1526.44 ~ 1563.86 nm)
 チャネル間隔
GHz
100
 測定スピード
3 (全 48 Ch.)
 測定範囲
dBm
+10 ~ -40
 測定精度
dB
±1.0 @ -30 dBm
 ディスプレイ分解能
dB
0.01
 光コネクタ
SC/PC (FC, ST, SC, LC アダプタ)
 バッテリー
Li-ポリマー、 1800 mAh/3.7 V
 バッテリー駆動時間
420(フルチャージ)
 ディスプレイ
2.8″TFT-LCD, 16 bit Color, 240 x 320
 動作温度
-20 ~ +55
 重量
g
300
 サイズ
mm
154.9 x 77.9 x 33.5
 メーカ
PPI Inc.
ディスプレイの表示例

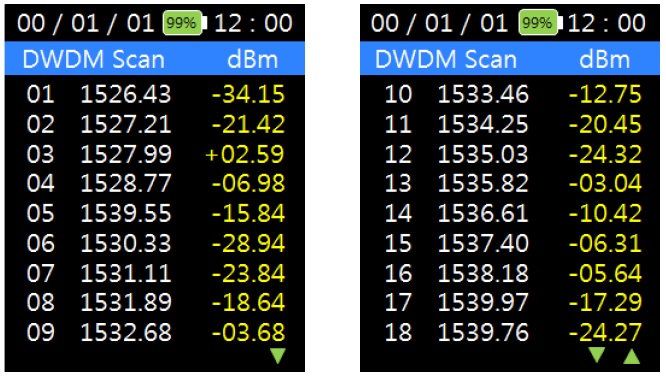

スキャンボタン ocpm-18-scan2を押すと光源のスキャンが始まり測定値が表示されます。odpm-48-2

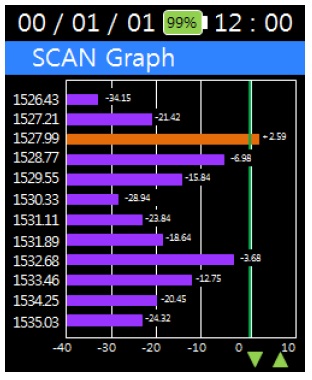

スキャンの後、Graphボタン ocpm-18-graph2を押すと下のようなグラフが表示されます。
もう一度押すとデータ表示に戻ります。

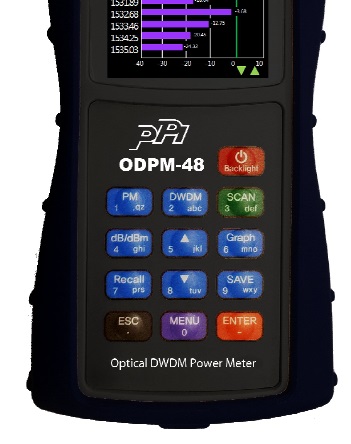

odpm-48-3 odpm-48-4
