パルス増幅用光アンプ:EPA-1550-Cは、ハイパワーパルスを得るための1550nm帯光アンプで、平均出力 1W、ピークパワー1kWまでのパルス増幅が可能です。増幅はEr/Ybドープダブルクラッドファイバを用いて2段で行っています。Optilab社のプログラマブルレーザなどの外部シード光に用いることによりハイパワーのナノ秒パルスやピコ秒パルスを容易に得ることができます。
■特徴 ・パルスシード光の増幅 |
![]() |

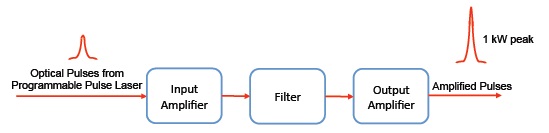

■機能ブロック図
|
|
| 型番 | EPA-1550-C |
| 光仕様 | |
| 動作波長範囲 | 1540~1570nm |
| 光出力 | 1W typ. |
| ピーク出力@700kHz | 1kW |
| 光ゲイン | >35dB |
| 出力安定性(短期) | ±0.2dB |
| ファイバタイプ | シングルモードファイバ |
| 機械的仕様 | |
| 動作温度 | 0℃ ~ +50℃ |
| 保管温度 | -40℃ ~ 70℃ |
| 湿度 | 10 ~ 90 % |
| 電源 | AC110V & 220V(50/60Hz) |
| ディスプレイ | 温度、電流、電圧 |
| 制御/モニタリング | LDCディスプレイ or レーザスイッチ用R232 フロントパネルのEDFA出力制御 |
| 通信インターフェース | RS-232 |
| サイズ | 1RU: 19″ x 14″ x 1.75″ |
| 光コネクタ (→光コネクタとは) |
FC/APC |
| メーカ | Optilab |
■増幅前後のパルス
![]() |
![]() |
|---|---|
| 増幅前のパルス | 増幅後のパルス |
