光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光の防止に必要です。PI（Polarization Insensitive: 偏光無依存）-HP（High Power）-光アイソレータは波長1310nmまたは1550nm帯で動作する、インラインタイプの光アイソレータで、最大20 WのCW入力で使用可能です。非偏光保持ファイバ（SMF）入出力の偏光非保持タイプ（HPIS）と、偏光保持ファイバ（PANDAファイバ）入出力の偏光保持タイプ（HPMIS）の2種類があります。
■ 特徴
・低挿入損失、低PDL
・高アイソレーション、高リターンロス、高消光比
■ 用途
・Oバンド光アンプ、Cバンド光アンプ（EDFA）
・ファイバ光機器
・ファイバレーザ
■仕様
| パラメータ | 非偏光保持タイプ (HPIS) | 偏光保持タイプ (HPMIS) | |||
| 内部構成 | 1段型 | 2段型 | 1段型 | 2段型 | |
| 中心動作波長 | 1310 nm, 1550 nm | ||||
| 帯域 | ±20 nm | ||||
| 最大アイソレーション | 42 dB | 58 dB | 42 dB | 58 dB | |
| アイソレーション @ 23℃ | ≥28 dB | ≥48 dB | ≥28 dB | ≥48 dB | |
| 挿入損失 @ 23℃ | ≤0.55 dB | ≤0.65 dB | ≤0.55 dB | ≤0.65 dB | |
| 偏光消光比 | slow軸動作 | — | — | ≥22 dB | ≥22 dB |
| 両偏波軸動作 | — | — | ≥20 dB | ≥20 dB | |
| 偏光依存損失 | ≤0.10 dB | ≤0.15 dB | — | — | |
| リターンロス (入力側/出力側) | ≥50 dB | ≥50/50 dB | ≥50/50 dB | ≥50/50 dB | |
| ファイバタイプ | SMF-28e | PM 1310, PM 1550 | |||
| 最大入力パワー (CW入射時) | 1 W, 2 W, 3 W, 5 W, 10 W, 20 W | ||||
| サイズ | 5.5×35 mm （最大入力パワー1~5W）、 80x12x10 mm （最大入力パワー6~20W） | ||||
| 動作温度 | -5 ～ +50 ℃ | ||||
| 保管温度 | -20 ～ +75 ℃ | ||||
■製品図面
 |
 |

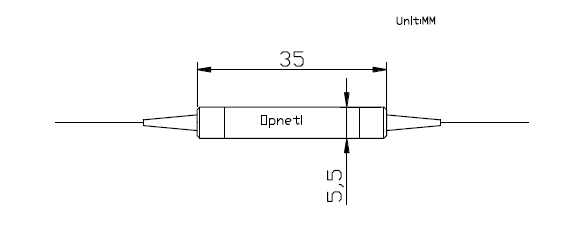

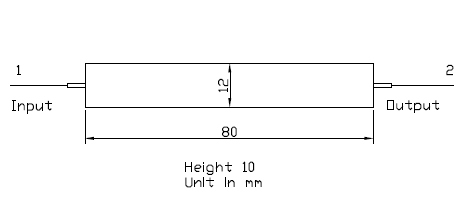

| 最大入力パワー：1 ～ 5 W | 最大入力パワー：6 ～ 10 W |
■注文方法
①-②-③-④-⑤-⑥-⑦-⑧
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| アイソレータ種類 | 内部構成 | 波長 | 動作偏光軸 | ジャケット | ファイバ種類 | ファイバ長 | 最大入射パワー |
|
HPIS =
非偏光保持型
HPMIS =
偏光保持型
|
S = 1段型
D = 2段型
|
1310 = 1310 nm
1550 = 1550 nm
|
1=slow軸
2=両偏波軸（HPMISのみ）
|
250 = 250um素線
900 = 900umルースチューブ
|
1 = SMF-28e
5 = PANDAファイバ
|
0.8 = 0.8m
その他
|
1W
2W
3W
5W
10W
20W
|
