ポンプコンバイナは複数のポンプレーザ光を1本のファイバに結合する部品で、ハイパワーのファイバレーザや光アンプの励起に用いられます。(2+1) x 1ポンプコンバイナは、入力ポートとして2本のポンプ光用MMF(マルチモードファイバ)と1本の信号光用ファイバを備えています。出力ポートは1本のDCF(ダブルクラッドファイバ)で、接続する希土類ドープファイバと同じパラメータのファイバを選択します。



■特徴
・高結合効率、低挿入損失
・ハイパワー
・高安定性、高信頼性


■用途

・ファイバレーザ
・ハイパワー光アンプ

Opn-pump-c1

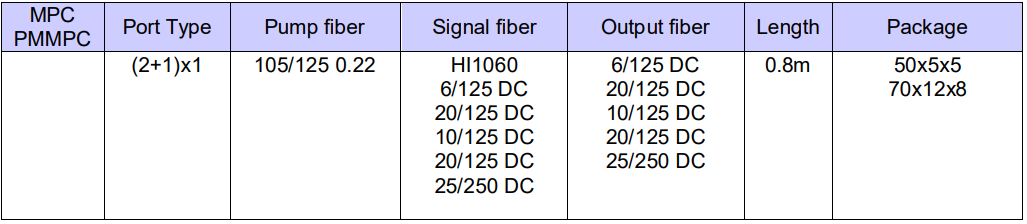

■ 仕様

製品 (2+1) x 1 ポンプコンバイナ
信号波長(nm) ポンプファイバ(μm) 信号入力ファイバ 出力ファイバ
1060 105/125 NA0.22 HI1060 6/125 DCF
10/125 DCF
20/125 DCF
1060 105/125 NA0.22 6/125 NA0.14/0.46 6/125 NA0.14/0.46
1060 105/125 NA0.22 10/125 DCF 10/125 DCF
1060 105/125 NA0.22 20/125 DCF 20/125 DCF
1060 200/220 NA0.22 25/250 DCF 25/250 DCF
1060 105/125 NA0.22 PM 980 or PM 6/125 DCF  PM 6/125 DCF
PM 10/125 DCF
PM 25/250 DCF
1060 105/125 NA0.22 PM 10/125 DCF PM 10/125 DCF
1060 105/125 NA0.22 PM 20/125 DCF PM 20/125 DCF
1060 105/125 NA0.22 PM 25/250 DCF PM 25/250 DCF
1550 105/125 NA0.22 SMF-28e or 8/125 DCF 8/125 DCF
1550 105/125 NA0.22 PM 1550 or PM 8/125 DCF PM 8/125 DCF
1550 105/125 NA0.22 PM 1550 PANDA or DCF PM 1550 DCF
1550 105/125 NA0.22 PM 1550 LMA PM 1550 LMA
ポートタイプ (2+1) x 1
挿入損失 ≦0.5 dB
ポンプ効率 ≧90%
PER ≧18 dB
ピグテイルファイバ ベアファイバ
サイズ 50 (W) x 5 (H) x 5 (L), 70 (W) x 12 (H) x 8 (L) mm
メーカ Opneti communications
