ファイバコリメータは、ファイバからの出射光をコリメートしたり、コリメートされたビームをファイバに入射させる部品です。本製品は、偏光保持タイプで1064nm, 1310nm, 1550nmの波長帯に対応しています。



■特徴

・高消光比
・高信頼性

■用途

・偏光アイソレータ
・偏光コリメータ
・偏光FWDM
・ファイバレーザ

■ 仕様

  パラメータ 単位 値
　中心波長 nm 1310, 1550 1064
　帯域幅 nm ±30
　ワーキングディスタンス mm 5 　またはご指定
　Typ. 挿入損失 dB 0.2 0.25
　挿入損失 dB ≦0.25 ≦0.3
　消光比 dB ≧23
　リターンロス dB ≧60
　許容光パワー mW ≦500 ≦300
　ファイバタイプ 　 PANDAファイバ
　サイズ 1.8(外径)レンズ mm 3.2×10 金属ホルダ or 2.78×9.0 ｶﾞﾗｽﾁｭｰﾌﾞ
1.0(外径)レンズ mm 1.8x7mm 金属ホルダ or 1.4x 7.0 ｶﾞﾗｽﾁｭｰﾌﾞ
　動作温度 　 -10 ~ +70 ℃
　保管温度 　 -40 ~ +85 ℃
　メーカ 　 Opneti communications

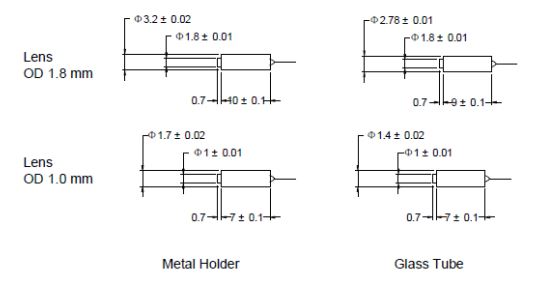

■ パッケージ

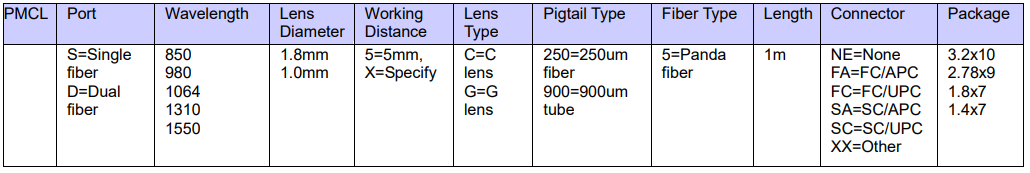

■注文方法
