MEMS光スイッチは微細加工で作られたマイクロミラーを利用した光スイッチで、光ネットワークの線路切り替えに使われます。機械式光スイッチに比べ小型、高速、耐久性に優れるなどの特徴があります。本製品は同軸型で非常にコンパクトです。

■特徴
・コンパクトサイズ

・高速応答
・TTL or CMOS ロジック

■用途
・プロテクションスイッチ
・再構成
・光サブシステム
・アレイ統合

パラメータ 単位 シングルモード
 動作波長 nm 1260 ~ 1600
 挿入損失  1×4(*1) dB ≦1.1 (標準 0.5)
 1×8(*2)  dB ≦1.2 (標準 0.7)
 1×12(*2) dB ≦1.4 (標準 0.8)
 1×16(*2) dB ≦1.4 (標準 0.8)
 1×32(*2) dB ≦1.7 (標準 0.8)
 PDL dB ≦0.15
 リターンロス dB ≧50
 クロストーク dB ≧50 (標準 75)
 スイッチ速度 ms 10 (標準 5)
 リピータビリティ(*3) dB ±0.01
 耐久性 摩耗なし
 ファイバタイプ   SMF-28e
 動作湿度 % 5 ~ 90
 動作温度 0 ~ +70
 保管温度 -40 ~ +70
 サイズ (L x W x H) mm 25 x 40 x 9
 電源 V 4.75 ~ 5.25
 消費電力(ノーマルモード) mW ≦75
 消費電力(スタンバイ) mW 20 (標準)
 UART速度 baud 9600 ~ 115200
 SMBus/l2C BUS速度 kbps ≦400
 ロジックレベル Low V ≦0.6 (標準 0)
 ロジックレベル High V ≧2.4 (標準 5)
 リセットインアクティブ電圧(*4) V ≧2.4 (標準 5)
 リセットアクティブ電圧 V ≦0.9 (標準 0)
 リセットパルス間隔 μs ≧15
 重量 g 75
 メーカ   Opneti communications

*1 金ミラーの範囲、アルミミラーは 400 – 2000 nm
*2 コネクタなし、25℃の値
*3 一定温度、偏光での値
*4 オンボードプルアップ抵抗での値

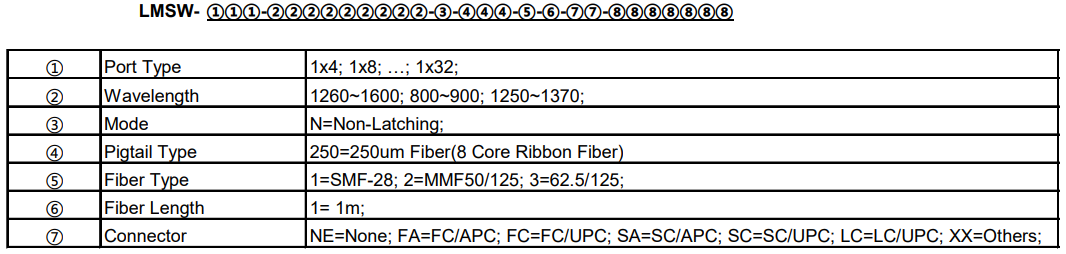

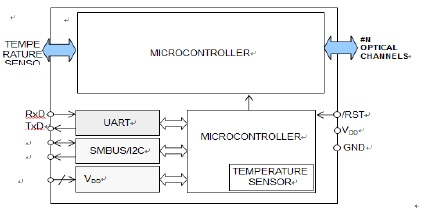

■ 機能ブロック図

1xn-mems-switch-coaxial-1

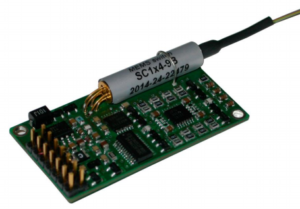

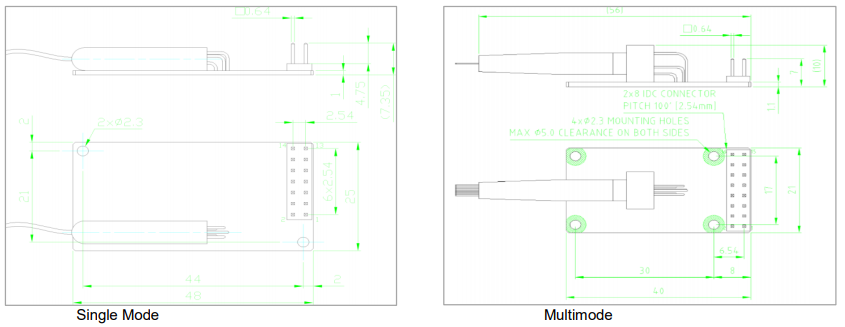

■ 写真とサイズ

Opn-1xn-mems-switch-coaxial-2

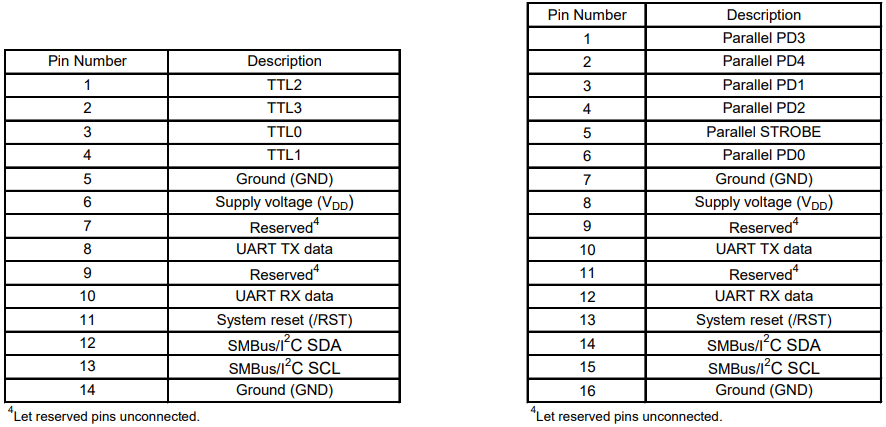

■ コネクタピンアウト

Opn-1xn-mems-switch-coaxial-3
