光アンプ：AMP-FL5001-LB シリーズは、メトロ系から長距離伝送までの多様なWDM通信ネットワークでご利用いただけるLバンド光ファイバアンプで、ブースタ、インラインアンプまたはプリアンプとしてご利用いただけます。
なお、本光アンプはSNMP(Simple Network Management Protocol)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます。

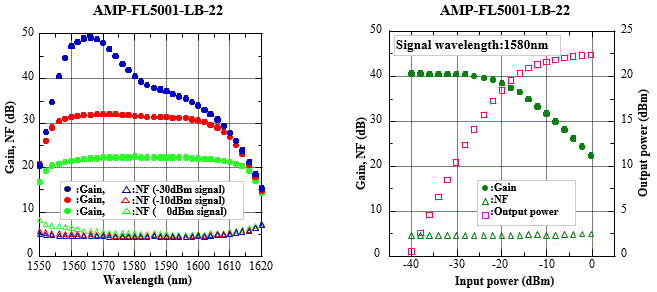

■ 増幅特性
| ■ 仕様 |  光ファイバアンプとは？ |
| 型番 | AMP-FL5001-LB -22 |
AMP-FL5001-LB -19 |
AMP-FL5001-LB -16 |
AMP-FL5001-LB -13 |
| 用途 | ブースタアンプ、インラインアンプ、プリアンプ | |||
| 信号波長 | 1560 ~ 1610 nm | |||
| 最大出力*1 | >+22 dBm ( >160 mW) |
>+19 dBm ( >80 mW) |
>+16 dBm ( >40 mW) |
>+13 dBm ( >20 mW) |
| 利得 *2 | >35 dB | >30 dB | >25 dB | >25 dB |
| 雑音指数 *2 | <6 dB | |||
| 増幅制御 | ACC / ALC | |||
| モニター | 入力信号レベル / 出力信号レベル / 出力ポート反射 / 励起LD電流 / 励起LD温度/ 筐体温度 | |||
| アラーム | 入力信号レベル / 出力信号レベル / 出力ポート反射 / 励起LD電流 / 励起LD温度/ 筐体温度 / 電源警報 / 冷却ファン回転 | |||
| リモート制御 インターフェース |
警報状態接点出力 RS232C (非対話型コマンドライン制御) |
|||
| 安全機能 | 入力信号レベル低下インターロック | |||
| 入出力ファイバ | SMF | |||
| 光コネクタ (→光コネクタとは) |
SC/PC | |||
| 動作温度 | 0 ~ 40 ℃ | |||
| 保管温度 | -10 ~ 60 ℃ | |||
| 外形寸法 *3 | 1U: 43 (H)×440 (W)×403 (D) (mm) | |||
| 消費電力 | <40 W | <20 Ｗ | ||
| 重量 | 6 Kg | |||
| 電源 | AC 100 – 240 V (50/60 Hz) : 2系統＆ホットスワップ | |||
| メーカ | ファイバーラボ | |||
*1: Input signal : >0 dBm @1580 nm
*2: Input signal : -30 dBm @1580 nm
*3: 突起部を含みません
■ オプション
| オプション No. | 内容 | オプション No. | 内容 |
| 011 | FC/PC 光コネクタ | 023 | DC-48V ホットスワップ電源 |
| 012 | FC/Angled PC 光コネクタ | 029 | その他電源 |
| 014 | SC/Angled PC 光コネクタ | ||
| 019 | その他 光コネクタ | 092 | イーサネットインターフェイス |
| 093 | 出力ポート反射警報 & インターロック | ||
| 151 | 前面パネル制御 |
●製品改良のため、仕様等を予告無く変更する場合があります。
●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
