BPR-23-D-HSは23GHzリニアバランスフォトレシーバで、ハーメチックシールされています。14pin min-DILパッケージにデュアルバランスPDアレイとリニアトランスインピーダンスアンプが内蔵されています。手動ゲインコントロールモード（MGC)あるいは自動ゲインコントロールモード（AGC)のどちらでも動作できます。1500 V/Wの差動変換ゲイン、0.5 dB以下の不均衡ゲイン、1200 mVppまでの差動出力電圧の特性を有していますので、48 Gbit/sまでのDQPSK、低雑音アナログヘテロダイン検出への利用が見込めます。

■ 特徴

・2 3GHzまで調節可能な帯域幅
・ 低スキュー
・ VGA集積リニアＴＩＡ
・ 14Pin mini-DILパッケージ
・ 差動ＲＦ出力デュアルGPPOコネクタ
・ MGC & AGCモード

■ 用途

・ 23 GHzまでのバランスリニアレシーバ
・ 48 Gb/s DQPSK通信システム
・ 低ノイズアナログヘテロダイン検出
・ 23 GHz アナログRoFリンク
・ トランスポンダー & ラインカード設計

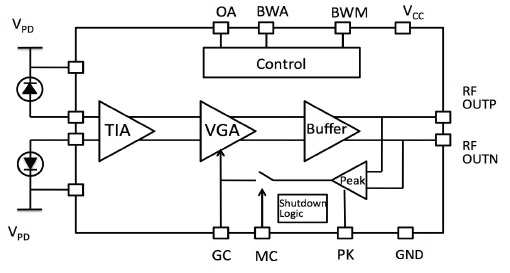

■ 機能ブロック図
■ 仕様（データシートPDF)


　型番 BPR-23-D-HS
　一般仕様
　最適動作波長
 950 ~ 1650 nm
　光入力レベル
 +4 dBm max.
　S21 3 dB 帯域幅
 23 GHz typ.
　暗電流 @ 25℃, 3.3 V
 5 nA typ.
　変換ゲイン
 1500 V/W typ., 1300 V/W min.
　変換ゲインの不均衡
 0.3 dB typ.
30 dB typ.
　光PDL @ 1550 nm
 0.25 dB max.
　PD逆バイアス電圧
 3.3 V±0.2 V
　TIA動作電圧
 3.3 V±0.2 V
　出力リターンロス
 ８ dB @ 20 GHz
　差動出力電圧
 1200 mVpp まで
　インピーダンス
 50 Ω
　出力カップリング
 DC（外部ACカップリングが必要です）
　インパルス応答
 22 ps typ.
　スキュー
 5 ps typ., 20 ps max.
　差動電圧スイング 1200 mV max.
　パルス幅 22 ps typ., 25 ps max.
　等価入力雑音密度
 100 pA/√Hz max.
　機械的仕様
　動作温度
 0 ℃ ~ +75 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 85 % max.
　電源電流
 87 mA typ., 93 mA max.
　消費電力
 275 mW typ., 307 mW max.
　ハウジングサイズ
 18 mm x 22 mm x 8.5 mm
　ファイバコネクタ
(→光コネクタとは)
 FC/APC or LC/APC
　光ファイバ
 SMF-28
　パッケージタイプ
 14 pin butterfly min-DIL
　RFコネクタ
 デュアル GPPO
　メーカ
 Optilab
