光トランスミッタ：EMLT-1550-SRは、HFC/PON/RFoG向けの費用対効果に優れた標準的な外部変調光トランスミッタです。トランスミッタには広帯域外部変調器とプリ歪み回路を内蔵しており、高いOMIレベル、優れたCSO、CTB特性で90kmの伝送ができます。本光送信機は77NTSCアナログチャンネルとQAM変調データ、HDTVチャンネルを送信できます。
■ 用途
・HFC(Hybrid fiber-coaxial)
・FTTH
・RFoG

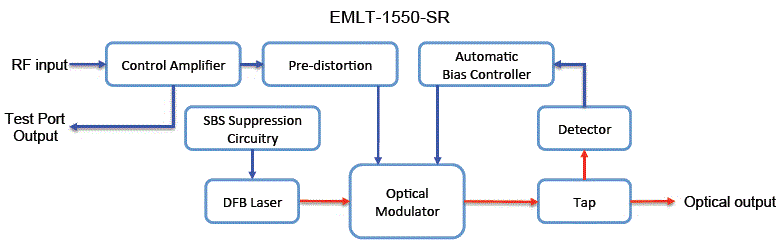

■ 機能ブロック図
■ 仕様
| 型番 | EMLT-1550-SR |
|
技術的仕様
|
|
|
レーザ波長範囲
|
1550±15 nm, ITU Grid波長から選択（オプション） |
|
最大伝送距離
|
90 km |
|
出力レベル
|
+6 ~ +8 dBm |
|
雑音帯域幅
|
4 MHz |
| 52 dB typ. @ 0 dBm | |
|
CSO
|
-63 dBc max. |
|
CTB
|
-63 dBc max. |
|
フロントパネルRFゲイン/OMI 調節範囲
|
+6 dB / -6 dB |
|
SBS抑制レベル
|
+13.5 dBm +16.5 dBm 調節可 |
|
入力RFパワーレベル
|
8 – 20 dBmV/チャンネル |
|
AGC調節範囲
|
6 dB （オプション） |
|
周波数プラン
|
77 NTSCアナログチャンネル+デジタルQAMチャンネル |
|
周波数範囲
|
45 ~ 870 MHz、 1 GHz利用可 |
|
周波数範囲平坦性
|
±0.75 dB |
|
RF インピーダンス
|
75 Ω |
|
RF リターンロス
|
16 dB min. |
|
機械的仕様
|
|
|
動作温度
|
0 ~ +50 ℃ |
|
保管温度
|
-40 ~ +70 ℃ |
|
電源
|
80 – 240 V, 43 – 63 Hz AC |
|
消費電力
|
75 W max. |
|
サイズ
|
1Uラック: 19″(W) x 14″(D) x 1.75″(H) |
|
コントロール/モニタリング
|
DFBレーザ温度と電流 |
|
ディスプレイ
|
出力レベル、TEC温度 |
|
アラーム
|
過大温度上昇、過大電流 |
|
光コネクタ
(→光コネクタとは) |
SC/APC またはご要求 |
|
メーカ
|
Optilab |
