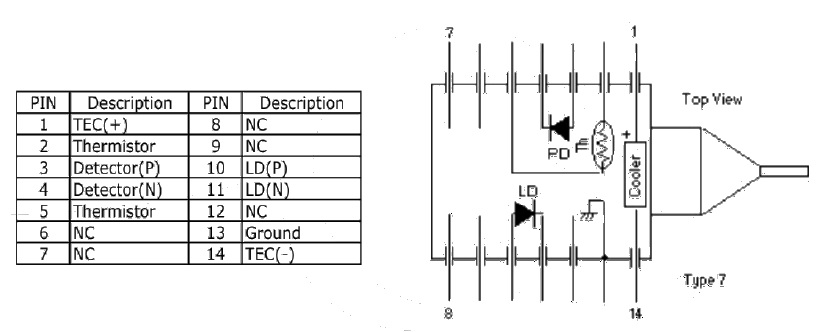

LP-FP-1310は、波長1310 nmの高出力ファブリペロー型LDです。歪み層多重量子井戸構造（st-MQW）のLDチップ、TEC、PIN-PDがハーメチックシールされた14-pin バタフライパッケージに内蔵されています。出力はPMファイバです。

■特徴

・12 mW出力
・10 nm レーザ線幅
・30 dBアイソレータ（オプション）
・短コヒーレンス長
・PMファイバ出力
・TEC, サーミスタ, モニターPD内蔵

■用途

・RoF
・光センサ
・HFC
・ラボ試験、研究



半導体レーザとは?

光通信用光源製品一覧

■仕様

　型番 LD-FP-1310
　一般仕様
　中心波長 1290~1330 nm
　光出力 12 mW min.
　動作電流 150 mA max. @ CW
　フォワード電圧 2.5 V typ.
　シリーズ抵抗 25 Ω typ.
　閾値電流 25 mA typ.
　モニター電流 0.10 mA min. 1.0 mA max.
　フォトダイオード暗電流 2 nA typ., 100 nA max.
　サイドモード抑圧比 30 dB typ.
　スペクトル幅 10 nm max.
　光アイソレーション（オプション） 30 dB typ.
　相対強度雑音 -145 dB/Hz max.
　偏光消光比 20 dB typ.
　機械的仕様
　動作温度 -10 ~ +60 ℃
　保管温度 -40 ~ +70 ℃
　動作湿度 95% @ <30℃
　光ファイバタイプ PANDA PM
　光コネクタ
(→光コネクタとは)
 FC/APC（他も利用できます）
　TEC & サーミスタ特性
　TEC電流 1.0 A max.
　TEC電圧 2.4 V max.
　TEC抵抗 2.4 Ω typ.
　サーミスタ抵抗 7.7 kΩ min., 12.6 kΩ max.
　サーミスタB定数 3.270 K min., 3.450 K typ., 3.630 K max.
　最大絶対定格
　LD逆電圧 2 V
　動作電流 200 mA
　PD逆電圧 20 V
　PD順電流  10 mA
　TEC電圧 4 V
　TEC電流 4 A
　メーカ Optilab
