ファイバーラボでは、ZBLANファイバとAlF3系ファイバの２種類のふっ化物光ファイバを製造販売しています。ZBLANファイバは、 ZrF4/BaF2/LaF3/AlF3/NaFを成分とするふっ化物光ファイバで、可視から波長4μmまでの中赤外光を伝送できます。また、希土類元 素をドープしたとき1300nm、1460nm、2800nmをはじめ多くの波長帯の光を効率よく発光します。これらの特徴を生かして、赤外分光、赤外 レーザガイド、ファイバレーザ、光ファイバアンプなどの用途に用いられています。
AlF3系ファイバは、AlF3を主成分とするふっ化物ファイバで、可視から3.5μmまでの光を伝送できます。ZBLANファイバより耐湿性が良いためEr-YAGレーザの2.9μm光伝送や赤外分光などに使用されています。
光ファイバとは
■常時在庫ファイバ
| ZBLANノンドープシングルモード | ||||||||||
| 型番 | ドープ元素 | ドープ濃度（ppm mol） | NA | コア径 (µm) |
クラッド径 (µm) |
被覆径 (µm) |
カットオフ (nm) |
損失スペクトル | 損失係数 (dB/m) |
用途/発光帯域 |
| ZSF-6/125-N-0.20 | Non | – | 0.20±0.01
@1000nm |
6±1 | 123±3 | 460±30 | <1850 | クリック | <0.1@1500nm | 赤外ガイド
SC光源 |
| ZSF-6/125-N-0.26 | Non | – | 0.26±0.01
@1000nm |
6±1 | 123±3 | 460±30 | <2400 | クリック | <0.1@1500nm | |
| ZSF-7.5/125-N-0.20 | Non | – | 0.20±0.01
@1000nm |
7.5±0.5 | 123±3 | 460±30 | <2300 | クリック | <0.1@1500nm | |
| ZSF-7.5/125-N-0.26 | Non | – | 0.26±0.01
@1000nm |
7.5±0.5 | 123±3 | 460±30 | <2900 | クリック | <0.1@1500nm | |
| ZSF-9/125-N-0.20 | Non | – | 0.20±0.01
@1000nm |
9±1 | 123±3 | 460±30 | <2600 | クリック | <0.1@1500nm | |
| ZSF-9/125-N-0.26 | Non | – | 0.26±0.01
@1000nm |
9±1 | 123±3 | 460±30 | <3450 | クリック | <0.1@1500nm | |
| ZBLANノンドープマルチモード | ||||||||||
| ZMF-100/125-N-0.29 | Non | – | 0.29±0.01
@1000nm |
95±5 | 123±5 | 450±30 | – | クリック | <0.1@2500nm | 赤外ガイド |
| ZMF-160/200-N-0.29 | Non | – | 0.29±0.01
@1000nm |
160±10 | 200±10 | 480±30 | – | クリック | <0.1@2500nm | |
| ZMF-400/500-N-0.29 | Non | – | 0.29±0.01
@1000nm |
400±25 | 500±25 | 600±30 | – | クリック | <0.1@2500nm | |
| AlF3系ノンドープマルチモード | ||||||||||
| AMF-200/240-N-0.22 | Non | – | 0.22±0.02
@1000nm |
200±10 | 240±10 | 480±30 | – | クリック | <0.1@2900 nm | 赤外ガイド
End cap |
| AMF-440/480-N-0.22 | Non | – | 0.22±0.02
@1000nm |
440±20 | 480±10 | 600±30 | – | クリック | <0.1@2900 nm | |
| ZBLANダブルクラッド | ||||||||||
| 型番 | ドープ元素 | ドープ濃度（ppm mol） | NA | コア径 (µm) |
1stクラッド径(µm) 形状 | 2ndクラッド径(µm) | カットオフ（nm） | 損失スペクトル | 吸収係数 (dB/m) |
用途/発光帯域 |
| ZDF-16/250-10E-C | Er | 10,000 | 0.11±0.02
@3500nm |
16±2 | 250±13/円形 | 460±30 | <2850 | 0.3~0.8@980nm | ||
| ZDF-18/250-60E-C | Er | 60,000 | 0.12±0.02
@2700nm |
18±3 | 250±13/円形 | 460±30 | <3400 | 2~3@980nm | ||
| ZDF-30/300-60E-C | Er | 60,000 | 0.12±0.02
@2700nm |
30±3 | 300±15/円形 | 460±30 | <5350 | 4~5@980nm | ||
| ZDF-7.5/125-40T-C | Tm | 40,000 | 0.14±0.02
@2000nm |
7.5±1.5 | 120±3/円形 | 210±20 | <1700 | 1~2@800nm | ||
| ZDF-8.5/125-2H40T-C | Ho/Tm | 2,000/40,000 | 0.14±0.02
@2000nm |
8.5±2 | 123±4/円形 | 195±15 | <2000 | 1~2@800nm | ||
| ZDF-10/125-30H2.5P-C | Ho/Pr | 30,000/2,500 | 0.17±0.02
@3000nm |
10±1 | 123±3/円形 | 210±10 | <2400 | 1~2@1150nm | ||
| ZDF-20/250-40E2.5D-C | Er/Dy | 40,000/2,500 | 0.13±0.02
@3000nm |
20±3 | 250±13 | 460±30 | <4100 | 1~2@980nm | ||
■ZBLANカスタムファイバ
| ファイバの種類 | 指定できるパラメータ |
| ノンドープシングルモード | コア径、クラッド径、NA |
| ノンドープマルチモード | コア径、クラッド径、NA |
| 希土類ドープシングルモード | ドープ元素、ドープ濃度、コア径、クラッド径、NA |
| 希土類ドープダブルクラッド | ドープ元素、ドープ濃度、コア径、クラッド径、クラッド形状、NA |
| ファイバモジュール | ファイバ仕様、ピグテールファイバ |
■その他在庫ファイバ
| ZBLANシングルモードファイバ |
||||||||||
| 型番 | ドープ元素 | ドープ濃度 (ppm mol) |
NA | コア径 (µm) |
クラッド径 (µm) |
被覆径 (µm) |
カットオフ (nm) |
損失スペクトル | 吸収係数 (dB/m) |
用途/発光帯域 |

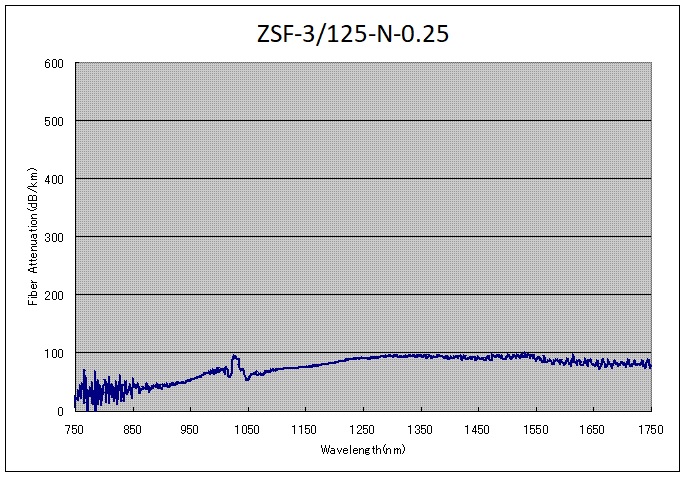

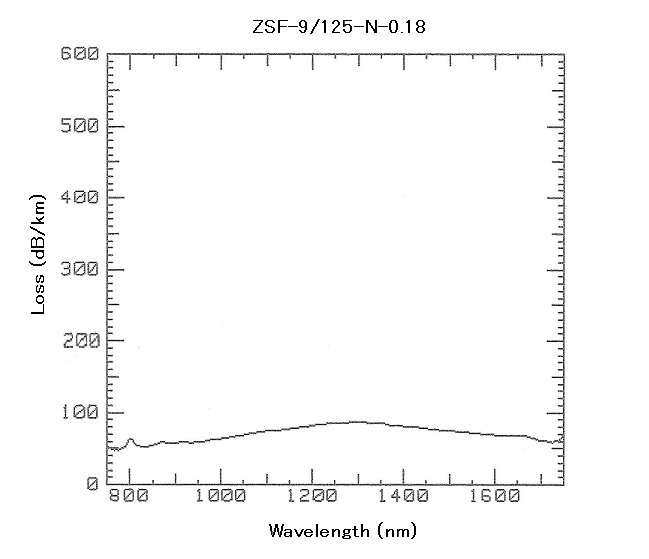

| ZSF-3/125-N-0.25 | Non | – | 0.25±0.02 | 3±1 | 123±3 | 450±30 | <1350 | クリック | – | 赤外ガイド |
| ZSF-9/125-N-0.19 | Non | – | 0.19±0.02 | 9±1 | 123±3 | 450±30 | <2550 | クリック | – | |

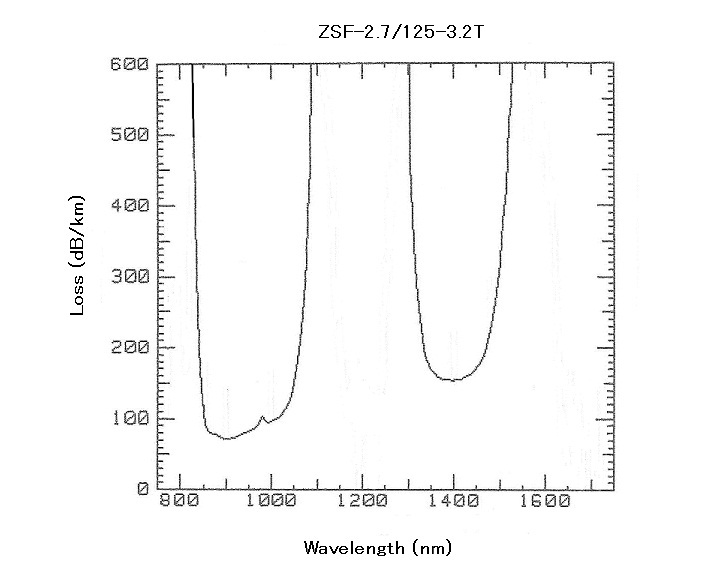

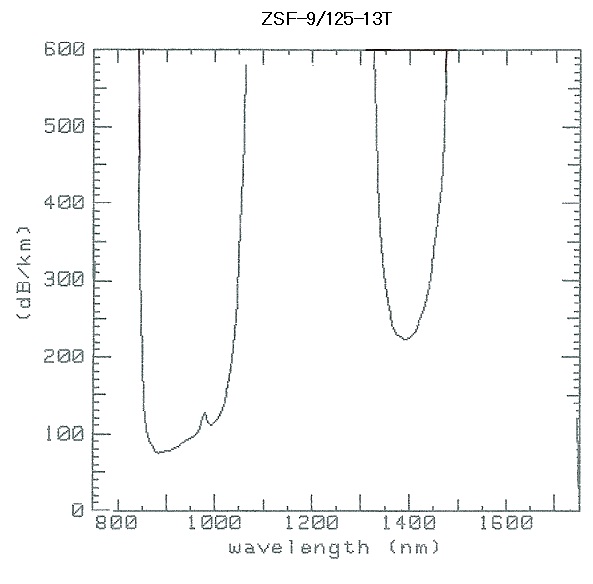

| ZSF-2.4/125-3.2T-0.26 | Tm | 3,200 | 0.26±0.02 | 2.4±0.6 | 121±5 | 370 or 450±30 | <1050 | クリック | S-band | |
| ZSF-5.5/125-40T-0.20 | Tm | 40,000 | 0.20±0.02 | 5.5±0.5 | 123±3 | 450±30 | <1650 | – | ||
| ZSF-6/125-10T-0.20 | Tm | 10,000 | 0.20±0.02 | 6.5±0.5 | 123±3 | 450±30 | <1900 | – | ||
| ZSF-8.5/125-13T-0.16 | Tm | 13,000 | 0.16±0.02 | 8.5±1.5 | 123±3 | 450±30 | <2150 | クリック | ||
| ZSF-2.1/125-1.5P-0.25 | Pr | 1,500 | 0.25±0.02 | 2.1±0.5 | 123±5 | 450±30 | <900 | – | ||
| ZSF-2/125-2P-0.26 | Pr | 2,000 | 0.26±0.02 | 2.0±0.5 | 120±3 | 450±30 | <900 | – | ||
| ZSF-4.7/125-2E-0.20 | Er | 2,000 | 0.20±0.02 | 4.7±0.5 | 123±3 | 450±30 | <1450 | – | ||

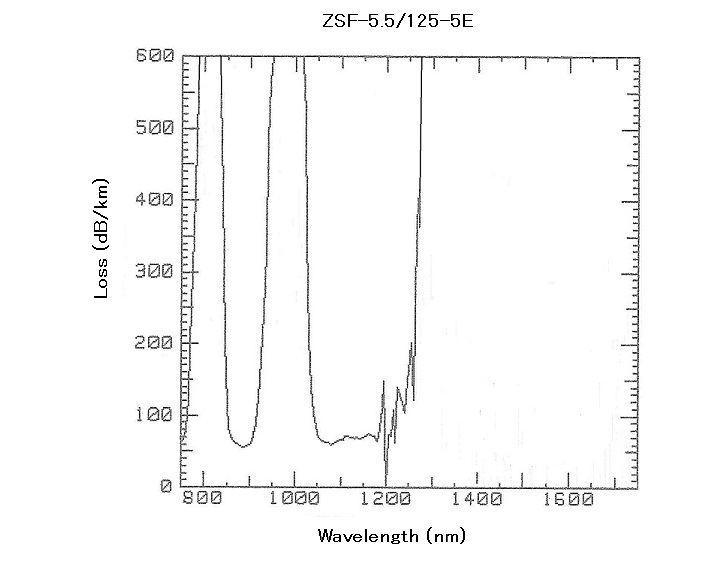

| ZSF-5.5/125-5E-0.11 | Er | 5,000 | 0.11±0.02 | 5.5±0.5 | 123±3 | 450±30 | <900 | クリック | ||

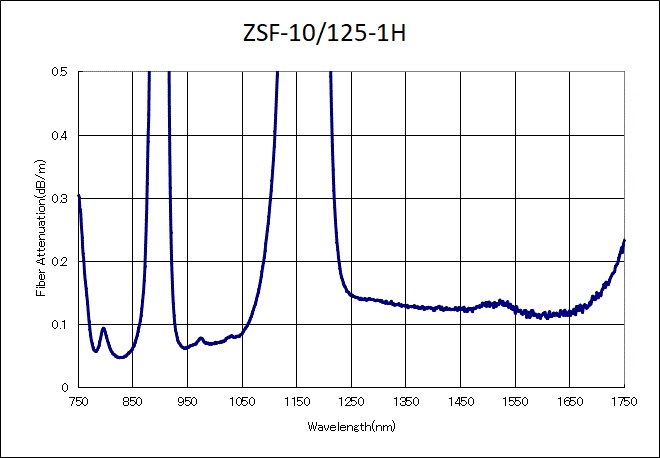

| ZSF-10/125-1H-0.16 | Ho | 1,000 | 0.16±0.02 | 10±5 | 123±3 | 450±30 | <3150 | クリック | ||

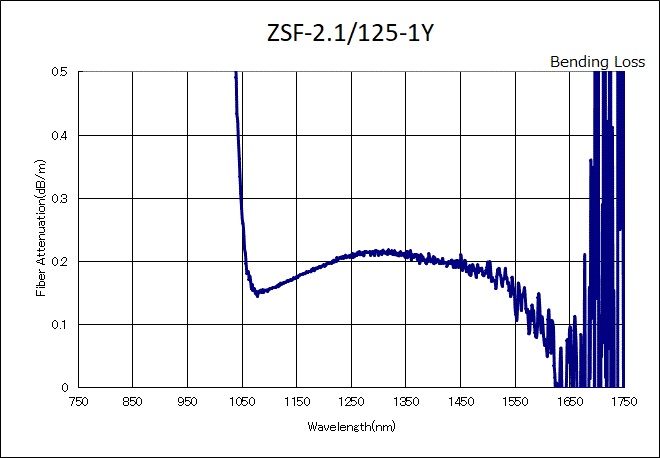

| ZSF-2.1/125-1Y-0.25 | Yb | 1,000 | 0.25±0.02 | 2.1±0.3 | 123±3 | 450±30 | <850 | クリック | ||

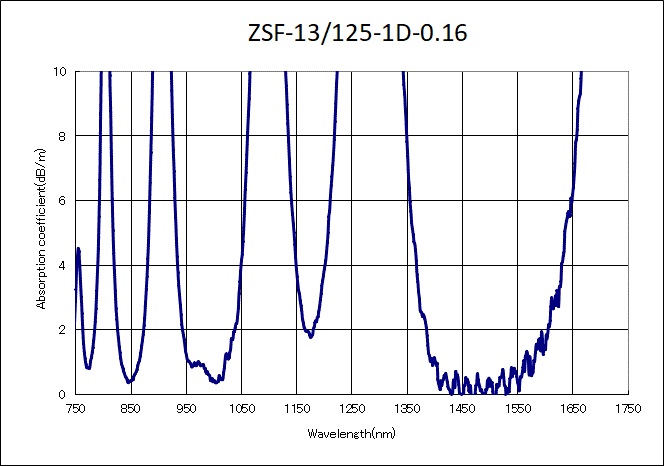

| ZSF-13/125-1D-0.16 | Dy | 1,000 | 0.16±0.02 | 13±3 | 123±3 | 450±30 | <3300 | クリック | ||

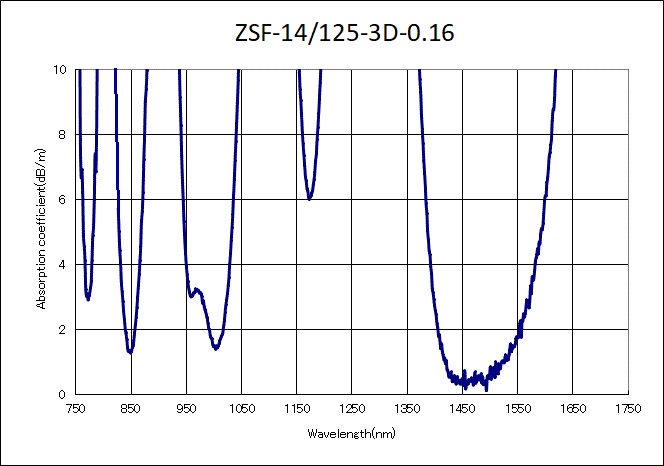

| ZSF-14/125-3D-0.16 | Dy | 3,000 | 0.16±0.02 | 14±6 | 123±3 | 475±4 | <4200 | クリック | ||

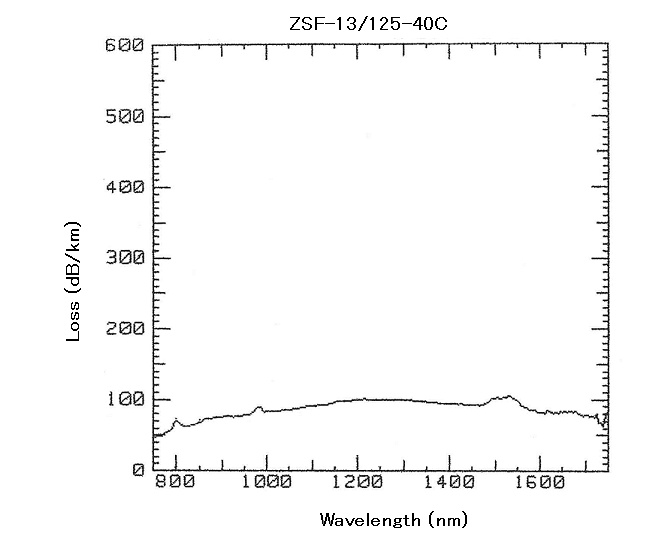

| ZSF-13/125-40C-0.12 | Ce | 40,000 | 0.12±0.02 | 13±2 | 125±3 | 450±30 | <2350 | クリック | ||
| ZBLAN偏波保持（楕円コアファイバ） |
||||||||||
| 型番 | ドープ元素 | ドープ濃度(ppm mol) | 消光比 (dB) |
コア径 (µm) |
クラッド径 (µm) |
被覆径 (µm) |
カットオフ (nm) |
損失スペクトル | 吸収係数 (dB/m) |
用途/発光帯域 |
| ZSF-2.2×5.5/125-N-PM | Non | – | >20@1.3μm | 2.2×5.5 | 123±3 | 450±30 | <1300 | クリック | – | 偏波保持 |
| ZSF-5×10/125-N-PM | Non | – | >10@1.3μm | 7×12 | 123±3 | 450±30 | <2000 | – | – | |
| ZEF-2.2×5.5/125-N | Non | – | – | 2.2×5.5 | 123±3 | 450±30 | <1500 | – | – | |
| ZEF-6×10/125-N | Non | – | – | 6×10 | 123±3 | 450±30 | <2000 | – | – | |
| ZBLANノンドープマルチモードファイバ |
||||||||||
| 型番 | ドープ元素 | ドープ濃度(ppm mol) | NA | コア径 (µm) |
クラッド径 (µm) |
被覆径 (µm) |
カットオフ (nm) |
損失スペクトル | 吸収係数 (dB/m) |
用途/発光帯域 |
| ZMF-90/125-N-0.27 | Non | – | 0.27±0.01 | 90±5 | 123±6 | 460±30 | – | クリック | – | 赤外ガイド |

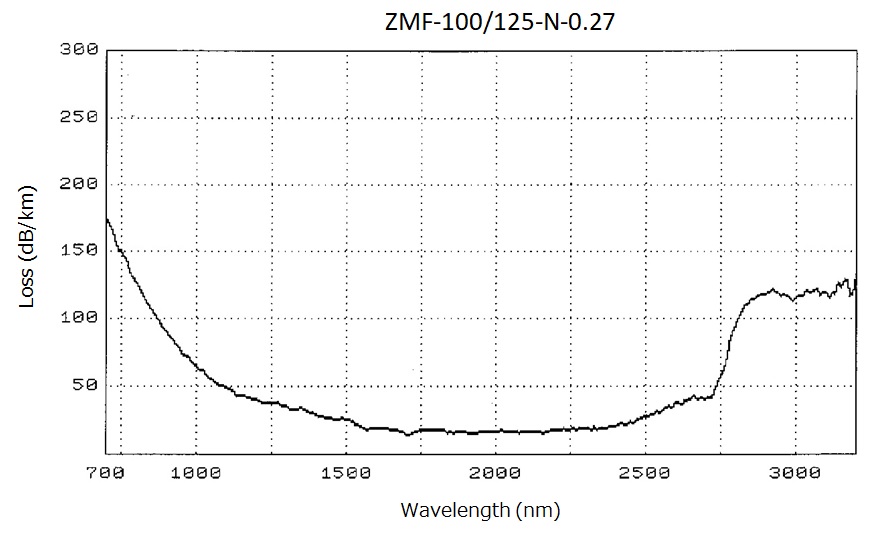

| ZMF-100/125-N-0.27 | Non | – | 0.27±0.02 | 95±5 | 123±5 | 450±30 | – | クリック | – | |
| ZMF-145/200-N-0.29 | Non | – | 0.29±0.01 | 145±5 | 200±10 | 480±30 | – | クリック | – | |
| ZMF-150/200-N-0.29 | Non | – | 0.29±0.02 | 145±5 | 200±10 | 480±30 | – | – | – | |
| ZMF-152/200-N-0.27 | Non | – | 0.27±0.01 | 152±12 | 200±10 | 480±30 | – | クリック | – | |
| ZMF-395/500-N-0.27 | Non | – | 0.27±0.01 | 395±35 | 500±25 | 600±30 | – | クリック | – | |
| ZBLANダブルクラッドファイバ |
||||||||||
| 型番 | ドープ元素 | ドープ濃度 (ppm mol) |
NA | コア径 (µm) |
1stクラッド径(µm)/形状 | 2ndクラッド径(µm) | カットオフ(nm) | 損失スペクトル | 吸収係数 (dB/m) |
用途/発光帯域 |

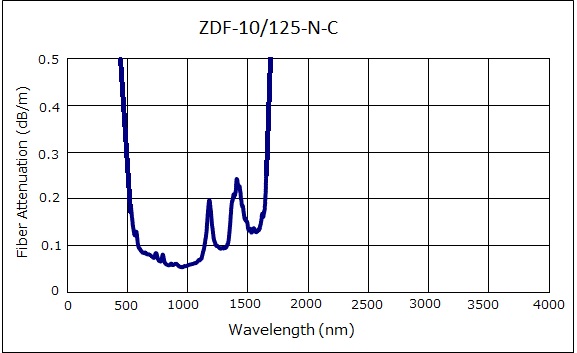

| ZDF-10/125-N-C | non | – | 0.18±0.02 | 10±1 | 120 ±4 (円形) | 210±10 | <2600 | クリック | 赤外ガイド | |
| ZDF-30/300-N-C | non | – | 0.10±0.02 | 30±3 | 300 ±15 (円形) | 460±30 | <4250 | – | ||
| ZDF-3.4/125-5P-C | Pr | 5,000 | 0.12±0.02 | 3.4±0.5 | 123±3 (円形) | 210±10 | <600 | – | ||
| ZDF-4.7/125-5E-C | Er | 5,000 | 0.10±0.02 | 4.7±0.7 | 124±3 (円形) | 200±10 | <750 | – | 0.1@980nm | |
| ZDF-15/125-60E-C | Er | 60,000 | 0.13±0.02 | 15±2 | 120 or 123 ±3 (円形) | 470±30 | <3050 | – | 2～3@980nm | 2.7μm |
| ZDF-19/200-60E-C | Er | 60,000 | 0.13±0.02 | 19±4 | 200±10 (円形) | 430±30 | <4100 | – | 3～4@980nm | |
| ZDF-30/250-60E-C | Er | 60,000 | 0.09±0.02 | 30±3 | 250±13 (円形) | 460±30 | <3550 | – | 2～3@980nm | |
| ZDF-45/250-60E-C | Er | 60,000 | 0.11±0.02 | 45±10 | 250±13 (円形) | 470±30 | – | – | 3～4@980nm | |

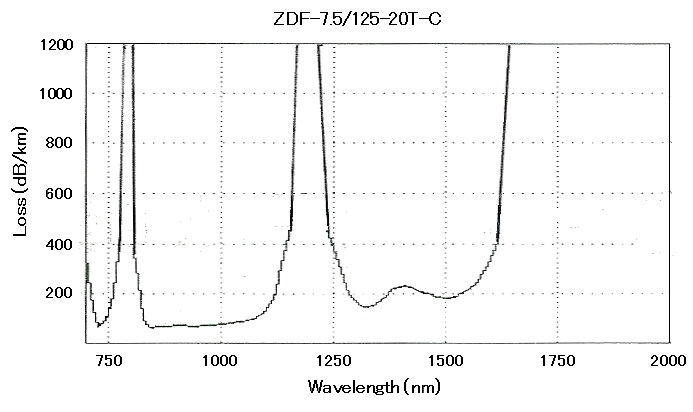

| ZDF-7.5/125-20T-C | Tm | 20,000 | 0.14±0.02 | 7.5±1.5 | 120 ±3 (円形) | 215±10 | <1700 | クリック | 1～1.5@800nm | |

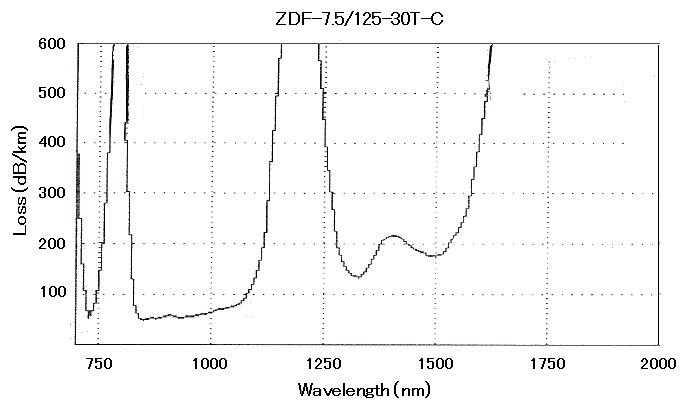

| ZDF-7.5/125-30T-C | Tm | 30,000 | 0.15±0.02 | 7.5±1.5 | 120 ±3 (円形) | 215±10 | <1750 | クリック | 1.5～2@800nm | |

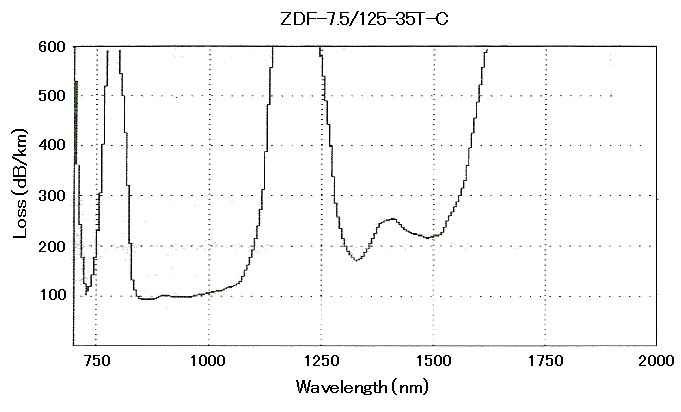

| ZDF-7.5/125-35T-C | Tm | 35,000 | 0.14±0.02 | 7.5±1.5 | 120 ±3 (円形) | 215±10 | <1700 | クリック | 1.5～2@800nm | |

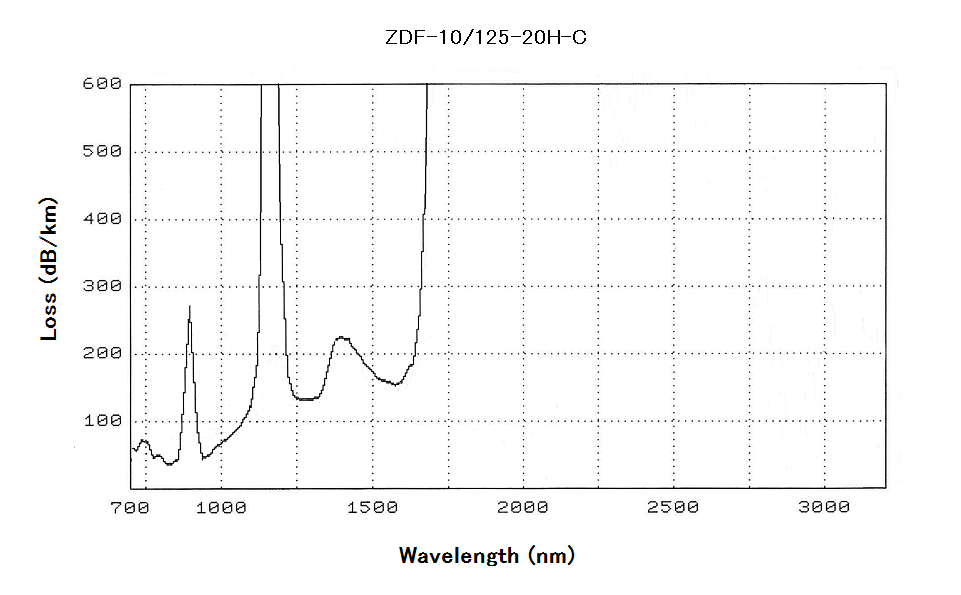

| ZDF-10/125-20H-C | Ho | 20,000 | 0.14±0.02 | 10±1 | 123±3 (円形) | 200±10 | <2050 | クリック | 1～1.5@1150nm | |
| ZDF-10/125-30H2.5P-O | Ho/Pr | 30,000/2,500 | 0.17±0.02 | 10±3 | 122±3 (八角形) | 210±10 | <3000 | – | 1.5～2@1150nm | |
| ZDF-4.5/125-13N-C | Nd | 13,000 | 0.14±0.02 | 4.5±0.5 | 123±4 (円形) | 220±30 | <950 | – | 1～2@800nm | |
| ZDF-3/125-33.7Tb-C | Tb | 33,700 | 0.17±0.02 | 3±0.6 | 123±3 (円形) | 200±10 | <800 | – | – | |
| ZCLF-125-N | – | – | – | – | 123±5 (円形) | 400±10 | – | – | – | |
| ACLF-125-N | – | – | – | – | 123±5 (円形) | 480±30 | – | – | – | |
| ACLF-250-N | – | – | – | – | 250±13 (円形) | 470±30 | – | – | – | |
| ACLF-300-N | – | – | – | – | 300±20 (円形) | 470±30 | – | – | – | |
